Изменение угла наклона торцов балки

Для получения торцов под произвольным углом к стороне балки, воспользуйтесь следующей процедурой.

1.Постройте балку.

2.Установите нулевую толщину балки в диалоге установки ее параметров, чтобы построить вторую (виртуальную) балку.

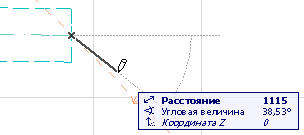

3.Постройте балку с нулевой толщиной, начиная с конца оси привязки первой балки и под необходимым углом, как это показано на рисунке ниже.

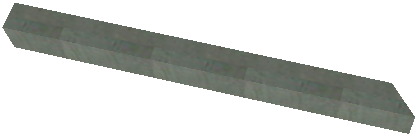

4.Щелчком завершите построение балки нулевой толщины и посмотрите результат в 3D-окне.

5.На плане этажа дорисуйте прямолинейный отрезок, чтобы закрыть образовавшийся зазор.
