Создание Сложных Профилей из Параллельных Элементов
Быстрым способом создания сложного профиля является использование команды Конструирование > Сложные профили > Объединить стены/колонны/балки.
Для использования этой команды начертите несколько стен, колонн или балок в окне модели. Элементы должны быть одного типа и быть параллельными друг другу. (Криволинейные стены или балки должны быть концентрическими.)
Выполнение команды приведет к созданию нового элемента профиля, который заменит исходные элементы. Длина нового элемента профиля будет равна длине самого длинного исходного элемента; он также наследует реквизиты этого исходного элемента, а также любые его проемы.
По умолчанию новый профиль получает имя “Специальный”, однако его можно открыть в редакторе профилей, изменить и переименовать.

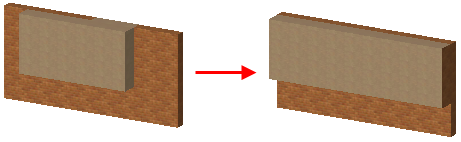

Для объединения двух или более параллельных прямолинейных стен выберите команду Объединить стены. Стены станут одинаковой длины, а поперечное сечение результирующей стены будет представлять собой объединенное поперечное сечение всех стен. Тела двух стен не должны соприкасаться, они должны располагаться на расстоянии друг от друга. Эта команда не может быть применена для Трапецеидальных или Многоугольных стен.
Команда Объединить колонны позволяет объединить две или более колонны, оси которых параллельны друг другу. Если это условие удовлетворяется, могут объединяться все типы колонн (вертикальные, наклонные, профильные). Одновременно можно объединить более двух колонн.
Воспользуйтесь командой Объединить балки для объединения двух и более Балок (Горизонтальных, Наклонных или использующих Специальный Профиль), осевые линии которых параллельны друг другу. (Криволинейные Балки должны быть концентричными).
