Использование стандартных стальных профилей колонн и балок
Если Вы обмениваетесь информацией с программами обработки строительных конструкций с использованием стандарта IFC, то весьма полезным будет использовать стандартные элементы, например, профильные колонны и балки. При обмене такими данными с программами проектирования зданий и сооружений, которые поддерживают этот стандарт, отпадает необходимость в специальном преобразовании и настройке конструктивных элементов, так как целевая программа будет точно, полностью и адекватно распознавать поступающие данные.
Выполните команду Параметры > Импорт стандартных стальных профилей.

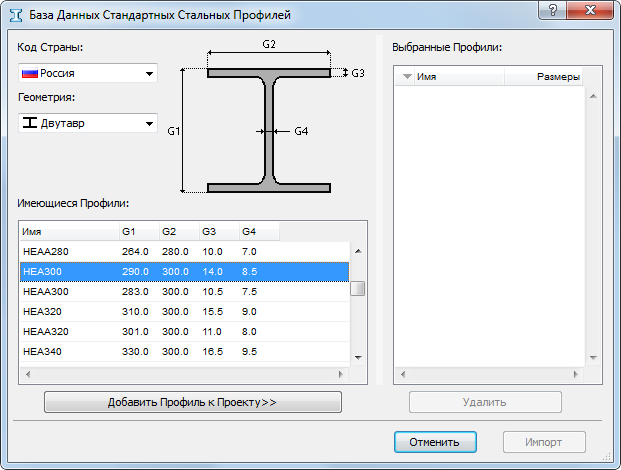

При этом открывается окно База данных профилей.
База Данных Профилей
На рисунке выше список профилей проекта (окошко справа Выбранные профили) пустой и нам следует добавить ряд профилей из базы данных.
В не редактируемом списке слева Имеющиеся профили приведены тысячи стандартных профилей. (При необходимости этот список можно отсортировать по имени или по конкретному размеру.) Используйте дополнительные списки Код страны, Тип профиля и Геометрия облегчения поиска требуемого профиля.

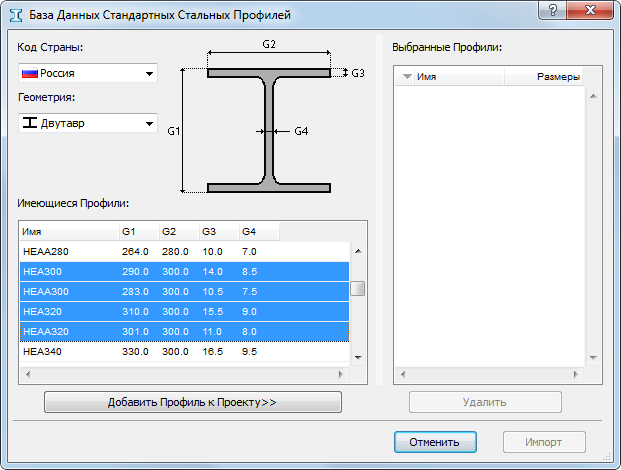

Выберите необходимые профили и нажмите кнопку Добавить профиль к проекту.
Выбранный профиль появился в списке справа. (Если необходимо, нажмите кнопку Удалить, чтобы удалить профиль из проекта.)
Нажмите кнопку Импорт. Выбранные профили становятся доступными в проекте.
См. также Работа с IFC
Размещение профильного элемента
Выберите геометрически вариант Сложная в панели Форма и расположение диалогового окна установки параметров балки или колонны.

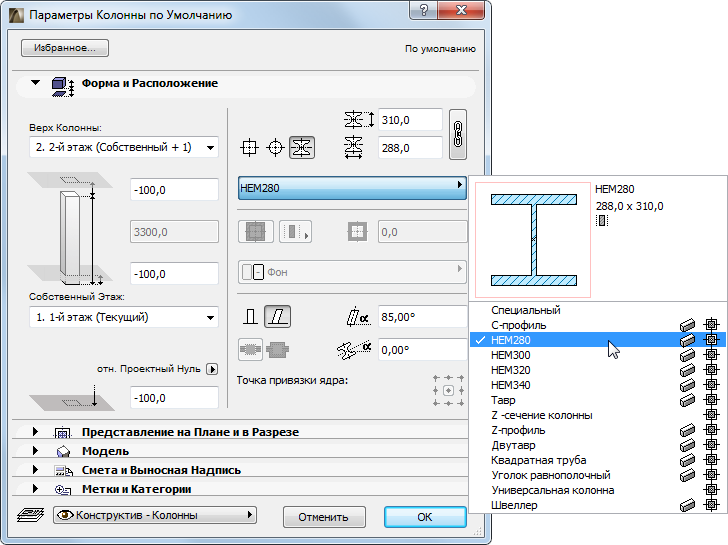

В панели Представление на плане и в разрезе диалога установки параметров колонны или балки выберите требуемый профиль в списке Сложная конструкция.

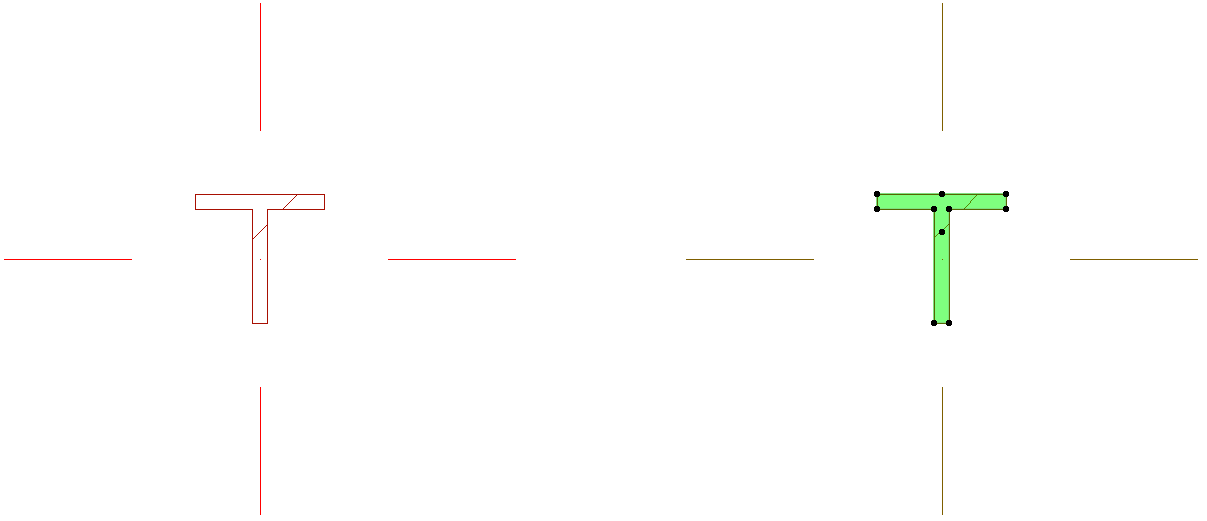

При размещении сложной колонны или балки помните, что ее точка вставки находится в центре ограничивающего прямоугольника. Кроме того, такие элементы имеют дополнительную узловую точку, располагающуюся в центре тяжести элемента.
Такие предварительно определенные стальные профильные балки и колонны могут быть приведены по их именам в интерактивном каталоге: достаточно добавить критерий “Строительный материал/Профиль” в панели Поля диалога Параметров схемы Интерактивного Каталога.
