Построение односкатной крыши в 3D-окне

Примечание: Помимо построения новой Крыши, как это описано ниже, можно также разбить выбранную Многоскатную крышу на множество Односкатных крыш с помощью команды Редактор > Изменить форму > Разбить на односкатные крыши.

Используйте этот вариант, если хотите, чтобы крыша привязывалась к существующим элементам в 3D-окне.

1.Выберите инструмент Крыша. В диалоге Параметров крыши или в Информационном табло установите основные параметры крыши (например, наклон, покрытия, свес).

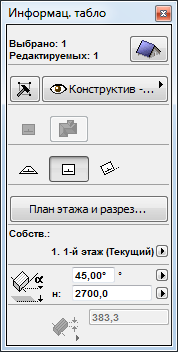

2.В информационном табло выберите геометрический вариант односкатной крыши.

3.В информационном табло выберите один из трех имеющихся способов построения (многоугольная, прямоугольная, прямоугольная с поворотом)

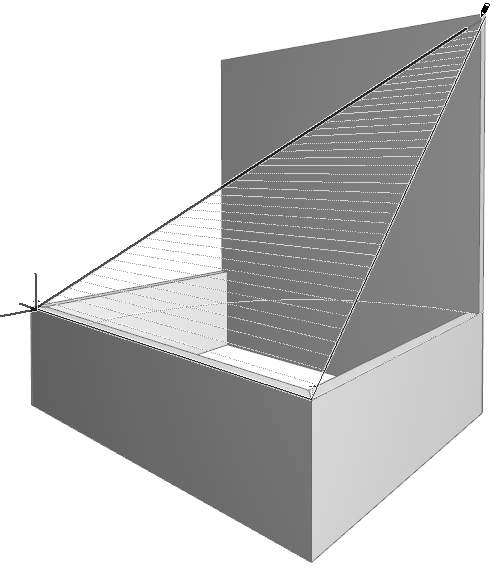

4.В 3D-окне определите плоскость крыши щелчками в трех точках. Первые две точки определяют базовую линию.

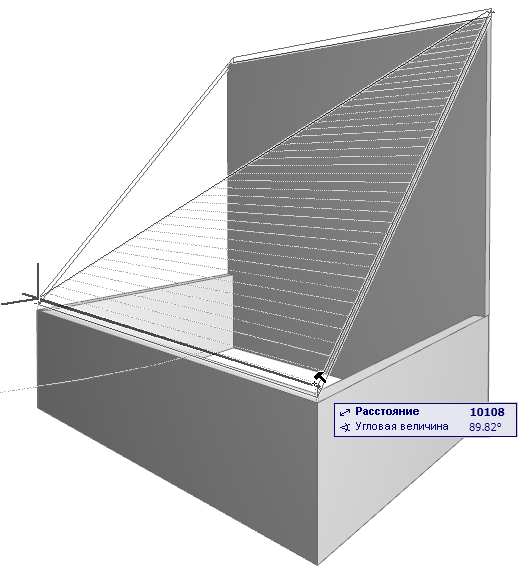

5.Наконец, приступите к построению контура крыши, последовательно указывая его вершины. При возврате к первой вершине появится курсор-молоток. Щелчком завершите построение многоугольника крыши.

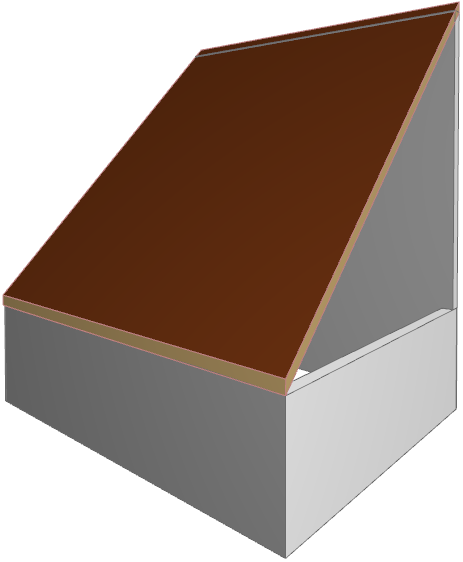

6.На основании построенного многоугольника ArchiCAD сгенерирует крышу.
