1.Начертите на плане этажа внешний контур Вашего здания (например, наружные стены).
2.Активируйте инструмент Крыша, выберите геометрический вариант многоскатной крыши и способ построения прямоугольной щипцовой крыши (его пиктограмма располагается вслед за пиктограммой вальмовой крыши).
3.В диалоге Параметры крыши установите основные параметры крыши (например, уклон, выступ свеса).
4.Сделайте два щелчка, чтобы начертить прямоугольную базовую линию крыши.

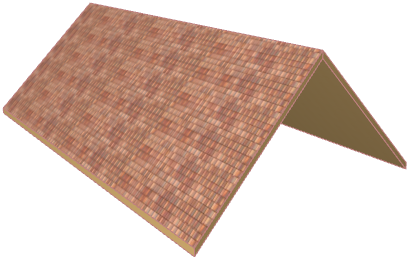

5.Созданная щипцовая крыша является единым элементом многоскатной крыши.
Преобразование ската крыши в щипцовую крышу
Используйте этот способ для преобразования ската многоскатной крыши в щипцовую крышу.
В 3D-окне
1.Выберите многоскатную крышу.
2.Найдите базовую линию ската крыши, который Вы хотите преобразовать в щипцовую крышу.
3.Щелкните по ней для открытия локальной панели и выберите вариант Параметры специального ската.
4.В открывшемся диалоговом окне выберите вариант Двускатная, чтобы выбранный скат стал щипцовой крышей.
Выполните эту операцию для любого ската крыши, чтобы преобразовать его в щипцовую крышу.
Другой способ:
1.В 3D-окне выберите конечную точку конька крыши.
2.В локальной панели выберите вариант Растяжение горизонтального конька для перемещения конечной точки конька до тех пор, пока скат крыши не примет вертикально расположение. (Вертикальная точка является точкой позиционирования курсора, что облегчает выполнение данного построения.)
Скат крыши преобразуется в двускатную крышу.
