Установка Верхней привязки для Стен, Колонн или Зон

Существует возможность назначить привязку верха любого элемента (Стены, Колонны или Зоны) к этажу. Верхняя привязка определяется относительно Собственного этажа элемента (Собственный+1, Собственный+2 и т.д.).

(По умолчанию верх элемента привязывается этажу, находящемуся на один выше Собственного).

При изменении высоты и расположения этажей в проекте, высоты всех элементов с верхней привязкой будут откорректированы автоматически. Элементы, не имеющие верхней привязки, сохранят фиксированную высоту.

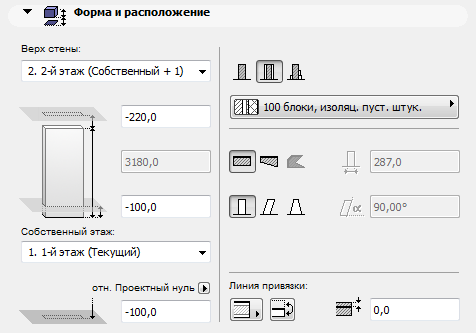

Элементы управления Верхней привязкой находятся в панели Форма и расположение диалогов Параметров Стен, Колонн и Зон (а также в Информационном табло).

•Если Вы не хотите устанавливать для элемента верхнюю привязку, выберите “Не связан”.

•Дополнительно можно указать величину смещения верха элемента относительно этажа верхней привязки: высота элемента изменится соответствующим образом, но привязка к этажу сохранится.

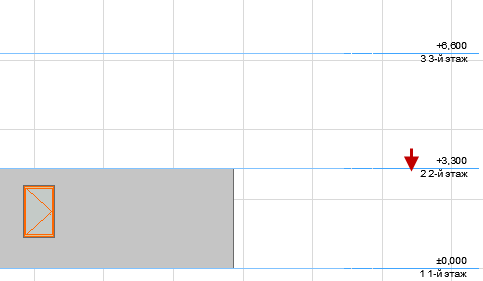

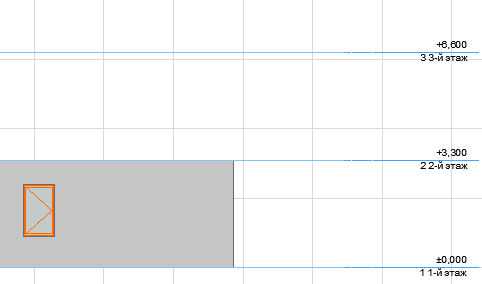

Если верха элемента был привязан к конкретному этажу, и затем расположение этажа было изменено, высота привязанного элемента будет соответственно автоматически изменена:

При удалении этажа, являющегося этажом верхней привязки, его роль автоматически начинает выполнять этаж, расположенный выше.

Инвертированные элементы

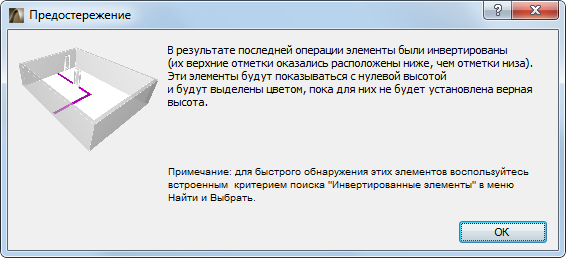

Изменение высоты этажа может привести к созданию инвертированных элементов: их верхняя отметка окажется расположена ниже, чем отметка низа.

Это может произойти, если, например, в проекте присутствуют этажи разной высоты, и Вы разместили группу стен с верхней привязкой и определенным смещением, которое может не соответствовать некоторым этажам.

Такие элементы отображаются как имеющие нулевую высоту (например, стены в разрезе отображаются в виде прямой линии), и выделяются цветом для облечения их обнаружения и исправления.

Поиск Инвертированных элементов

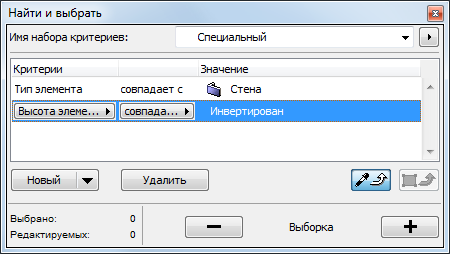

Воспользуйтесь пред настроенным критерием поиска инвертированных элементов в диалоге команды Редактор > Найти и выбрать для обнаружения и выбора любых инвертированных стен, колонн и/или зон.

Примечание: Используйте команду Проверить на наличие инвертированных элементов, чтобы обнаружить и создать список присутствующих в проекте инвертированных элементов. Эта команда по умолчанию недоступна в Окружающей среде ArchiCAD. Для использования этой команды, включите ее в меню при помощи настройки Окружающей среды.

См. Настройка Меню.

Цвет выделения Инвертированных элементов

Настройка цвета выделения инвертированных элементов производится в диалоге команды Параметры > Окружающая среда > Представление на экране:

Использовать одинаковый цвет для выделения инвертированных элементов: Отметьте этот маркер для показа одним цветом всех инвертированных конструктивных элементов (элементов с верхней привязкой, отметка верха которых оказалась ниже отметки низа в результате изменения уровня этажа). Для выбора цвета, сделайте двойной щелчок на цветном поле.

Это выделение показывается только на экране; оно не отображается при печати или публикации.
