Щипцовая ломаная крыша похожа на мансардную за исключением того, что обоих концов она является щипцовой (фронтонной).

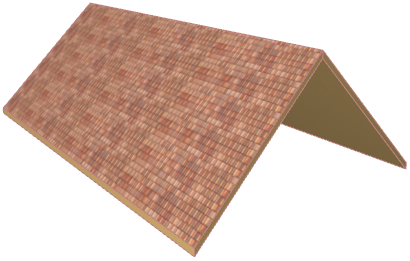

1.Начните построение с щипцовой крыши.
2.Выберите крышу.

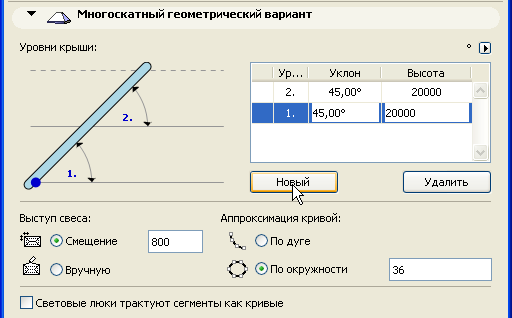

3.В панели Многоскатный геометрический вариант диалога Параметры крыши нажмите кнопку Новый для добавления нового уровня крыши.

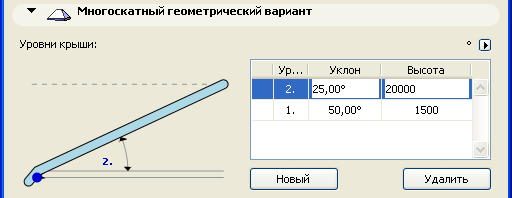

4.Установите уклоны каждого из уровней. Первый уровень имеет 50 градусов. Верхний второй уровень имеет 25 градусов.
5.Установите высоту первого уровня таким образом, чтобы он заканчивался (а уровень 2 начинался) на высоте 1500 мм.
6.В панели Модель диалогового окна Параметров Крыши установите нужное покрытия.

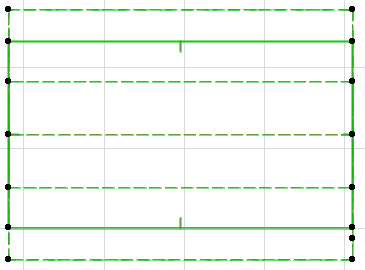

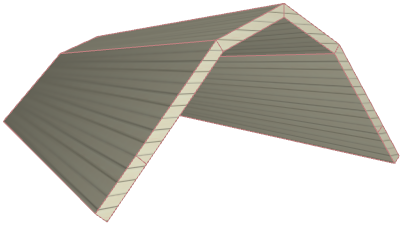

7.Нажмите OK для закрытия диалогового окна. Щипцовая ломаная крыша построена. Дополнительный уровень крыши указывается пунктирной линией на плане этажа.
