Графическое редактирование формы крыши

Для графического редактирования формы крыши выберите любой из следующих ее элементов:

•базовую линию;

•линию конька;

•линию разделения уровней, если крыша имеет несколько уровней;

•линию контура.

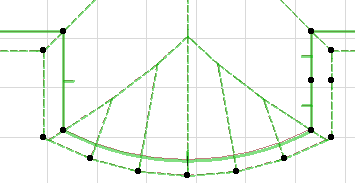

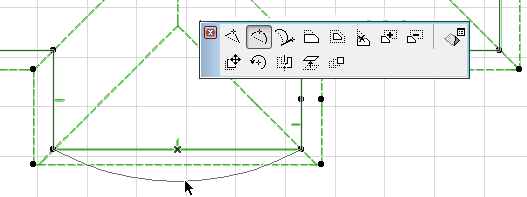

Для редактирования базовой линии используйте известные команды редактирования многоугольников, которые имеются в локальной панели:

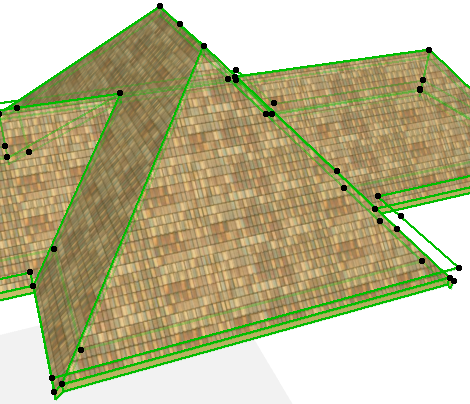

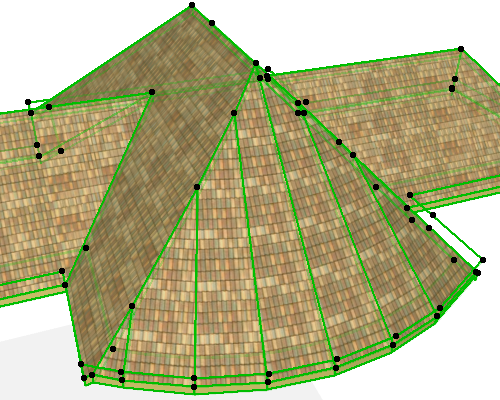

Как Вы можете видеть в 3D, редактирование базовой линии при необходимости приводит к соответствующего ската крыши, а также соседних скатов:

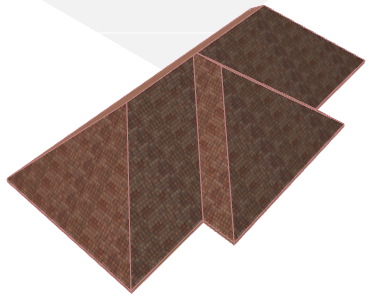

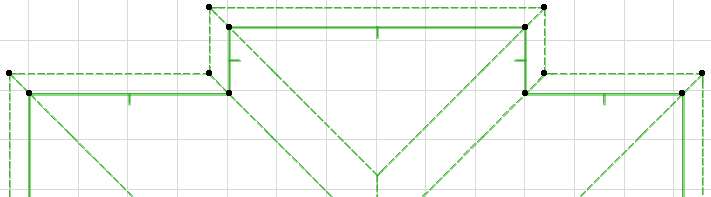

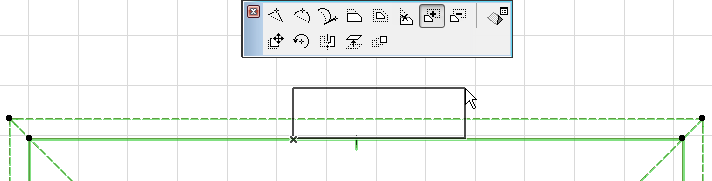

В приводимо ниже примере мы добавляем к крыше еще одну часть с помощью команды Добавление к многоугольнику локальной панели. При этом форма крыши изменилась, добавились новые скаты и соответствующим образом изменились существующие. Однако крыша осталась единым элементом.

Вы также можете изменить форму крыши редактированием ее конька.

См. Редактирование конька крыши.

Для многоуровневой крыши можно выбрать линию уровня и затем воспользоваться командами локальной панели для редактирования ее вертикального расположения и геометрической формы.

См. Редактирование уровней крыши.

Любые световые люки крыши изменяются соответствующим образом при изменении формы крыши и остаются привязанными к своим скатам с учетом заданных ограничений на привязку к крыше: вертикально или горизонтально.

См. Ограничение в расположении светового люка относительно крыши.
