Настройка торцов крыши и отверстий в крыше

Вы можете настроить покрытие и/или угол любого торца крыши или любого торца отверстия в крыше. После установки необходимого покрытия/угла, Вы можете указать, следует применить эти изменения только к тому торцу, на котором сделан щелчок, ко всем торцам многоугольника (отверстия), на котором сделан щелчок, или ко всем торцам крыши.

1.Выберите крышу.

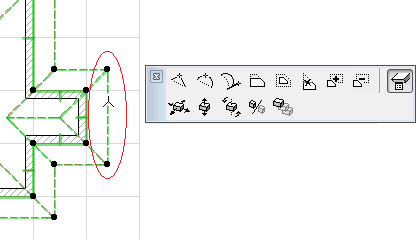

2.Щелкните на линии контура крыши (а не на ее базовой линии) для открытия диалогового окна.

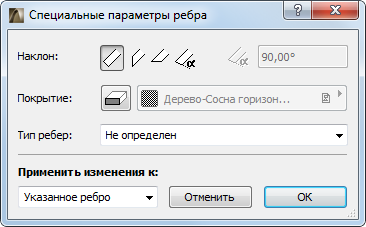

3.Выберите в локальной панели пиктограмму Специальные параметры ребра для открытия одноименного диалогового окна.

Специальный угол торца Крыши

Наклон. Выберите в этом списке вариант угла (вертикально, горизонтально, перпендикулярно, под специальным углом) торца крыши. При выборе варианта специального угла, предоставляется возможность ввести его значение в поле справа.

Примечание: Вы можете выбрать вариант Горизонтально, только если выбранное ребро располагается параллельно базовой линии не плоской крыши.

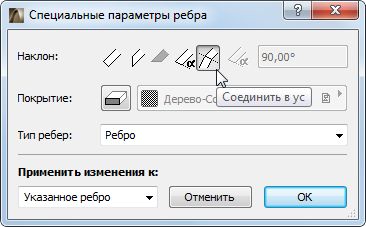

Примечание: Если щелчок был сделан на ребре, являющемся общим для двух творцов выбранных односкатных крыш, становится доступна дополнительная опция “Соединения в ус”. Выберите этот вариант для создания соединения по биссектрисе угла выбранных скатов.

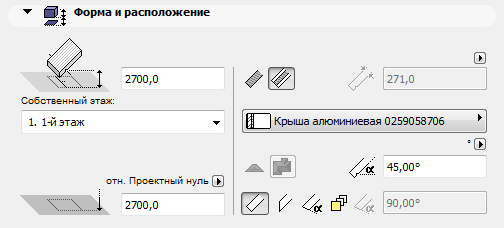

При установке здесь угла торца, отличного от угла, установленного по умолчанию (в диалоге Параметров Крыши), это будет отображено в панели Форма и расположение.

При последующем изменении параметра угла торца пока диалог Параметров Крыши все еще открыт, к желтой пиктограмме (указывающей “специальный торец”) добавляется красная тень. Это означает, что Вы собираете изменить общий угол торца и необходимо принять решение, как поступать с торцами, которые имеют свои собственные углы? В связи с этим внизу появляется маркер (Применить изменения также и к специальным скатам/торцам). Отметьте этот маркер, чтобы все торцы приняли измененный угол. Если он не отмечается, специальные углы торцов остаются прежними.

Специальное Покрытие Торца Перекрытия

Примечание: По умолчанию Покрытие торца Перекрытия определяется в соответствии с назначенным ему Строительным материалом. Существует возможность замены покрытия всех торцов Крыши при помощи элементов управления, расположенных в панели Модель диалогового окна Параметров Крыши. Диалог Специальные параметры ребра позволяет назначать собственные покрытия отдельным торцам Крыши.

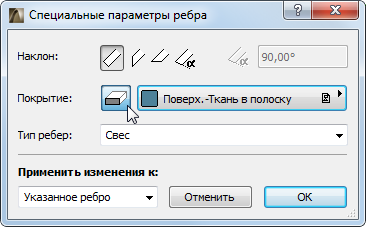

Покрытие: Нажмите на кнопку Замена покрытия, и затем выберите специальное покрытие для торцов Крыши.

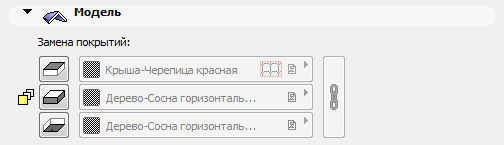

Если Вы примените к любому из торцов покрытие, отличное от установленного по умолчанию в панели Модель диалогового окна Параметров Крыши (или определенного при помощи Строительного материала), в панели Модель будет показана желтая пиктограмма, означающая, что торцам Крыши назначено специальное покрытие.

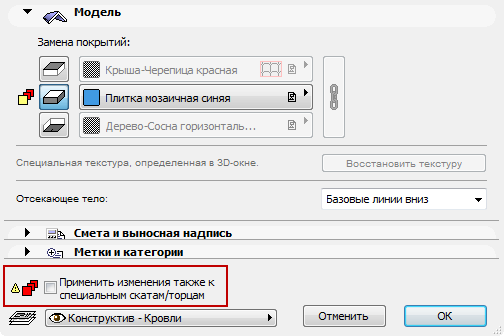

При последующей замене покрытия торца Крыш пока диалог Параметров Крыши все еще открыт, к желтой пиктограмме (указывающей “специальный торец”) добавляется красная тень: Это означает, что Вы собираетесь изменить общее покрытие торца, и необходимо принять решение, коснется ли изменение всех торцов, включая специальные?

В связи с этим внизу появляется маркер (Применить изменения также и к специальным плоскостям/торцам. Отметьте этот маркер, чтобы все торцы приняли измененное покрытие). Если маркер не отмечен, настройки специальных торцов останутся прежними.

Специальный тип торца Крыши

Тип торца. Выберите покрытие для торцов крыши.

Определенный здесь тип торца крыши может использоваться в качестве параметра во всех сметах ArchiCAD. Например, Вы можете добавить “Длина свесов” и “Длина щипцов” в качестве параметров интерактивного каталога крыш.

Для получения информации относительно типов торцов см. Параметры сметы элементов в интерактивном каталоге.

Воспринять Изменения

Применить изменения к: После установки всех необходимых параметров выберите ребра, к которым они будут применены:

•Указанному торцу. Выбранные в этом диалоге параметры (покрытие, тип торца) будут применены только к тому торцу, щелчок на котором привел к открытию локальной панели.

•Выбранному многоугольнику. Выбранные в этом диалоге параметры будут применены либо к торцам крыши, либо к торцам отверстия зависимости от того, где именно был выполнен щелчок.

•Всем торцам. Выбранные в этом диалоге параметры будут применены к торцам крыши и ее отверстий.

Нажмите кнопку ОК для закрытия диалога и применения изменений.
