Простой вытянутый свод: параллельно плану этажа

Используйте этот метод, чтобы сначала разместить сводообразный профиль оболочки и затем вытянуть его графически.

В данном случае профиль оболочки всегда является полуокружностью (свод). (В последующем Вы сможете отредактировать профиль.)

1.Активируйте инструмент Оболочка, выберите геометрический вариант Вытягивание и способ построения Простой.

На плане этажа или в 3D-окне:

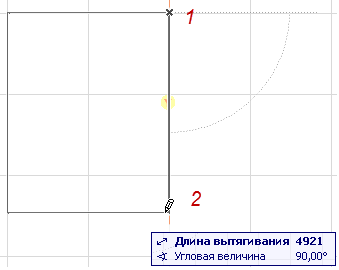

2.Щелкните два раза, чтобы определить длину вытягивания оболочки.

3.Щелкните еще раз для указания ширины профиля оболочки.

4.Оболочка построена.
