Вытянутая оболочка со свободно определяемым профилем

Используйте этот метод для определения профиля оболочки, имеющего форму ломаной линии, с последующим его вытягиваем перпендикулярно плоскости редактирования. Далее приводятся два примера.

1.Активируйте инструмент Оболочка, выберите геометрический вариант Вытягивание и способ построения Детальный.

На плане этажа

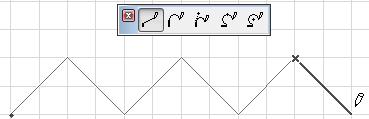

2.Начертите профиль оболочки - полилинию или замкнутый многоугольник - используя обычный способ построения ломаных/многоугольников.

3.Двойным щелчком завершите построение полилинии или многоугольника.

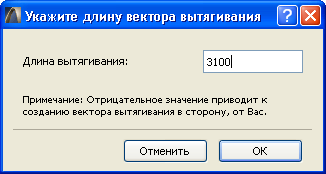

4.В открывшемся диалоговом окне укажите длину вытягивания оболочки. Положительное значение указывает на вытягивание вверх (по направлению к Вам). Отрицательное значение приведет к вытягиванию в сторону от Вас. Вытягивание всегда производится перпендикулярно плану этажа. Выберите инструмент Бегущая рамка и укажите область вокруг перекрытий, расположенный на этажах с 3-го по 21-ый.

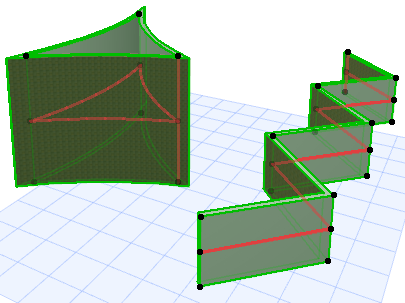

5.Оболочка построена. Посмотрите результат в 3D-окне. (В 3D-окне линия профиля выбранной оболочки показывается с использование отдельного цвета.)

Примечание: Этот цвет изменяется с помощью параметра Линия привязки в 3D в диалоге команды Параметры > Окружающая среда > Выборка и информация об элементе.

В 3D-окне

1.Выберите плоскость ввода. Либо щелкните для нахождения плоскости ввода по умолчанию, либо выберите другую плоскость ввода с использованием существующих элементов.

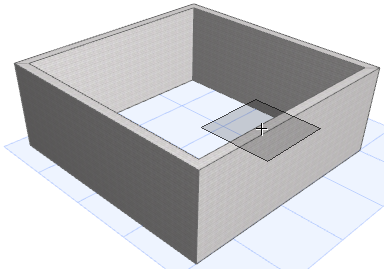

•Если Вы щелкните на “пустом месте”, то плоскость ввода по умолчанию расположена на уровне возвышения основания, определенного в диалоге Параметры оболочки (в данном случае это 500).

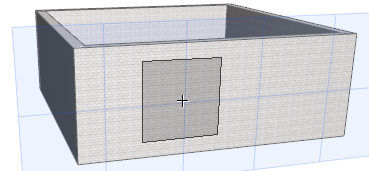

•Для определения плоскости ввода согласно точкам или поверхностям существующего элемента, выберите его щелчком на любой вершине, и/или ребре или поверхности: появившаяся автоматическая обратная связь (серый квадрат) указывает, где располагается потенциальная плоскость ввода. Когда получена нужная плоскость, щелкните на ней.

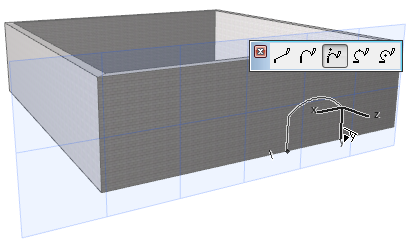

2.Начертите профиль оболочки - полилинию или замкнутый многоугольник - используя обычный способ построения полилиний/многоугольников. (Ниже приводятся два различных примера.)

3.Завершите построение многоугольника.

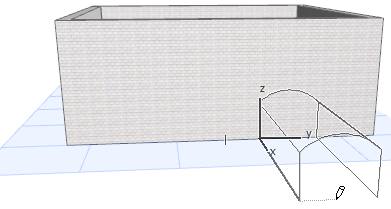

4.Вытяните оболочку перемещением курсора. Оболочка вытягивается перпендикулярно плоскости ввода.

5.Щелчком завершите операцию.
