Оболочка вытягивания: волнообразная крыша-навес

1.Активируйте инструмент Оболочка, выберите геометрический вариант Вытягивание и способ построения Детальный.

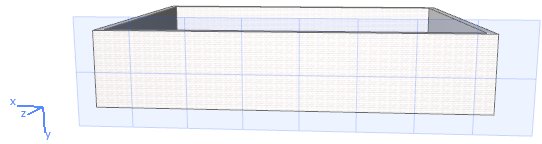

2.В3D-окне щелкните на поверхности или в трех точках для определения плоскости ввода, на которой будет строиться профиль.

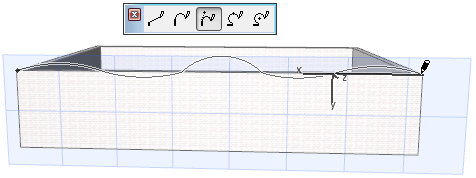

3.Постройте требуемый профиль, в данном случае волнообразную линию, используя традиционные возможности локальной панели. Щелчком завершите операцию.

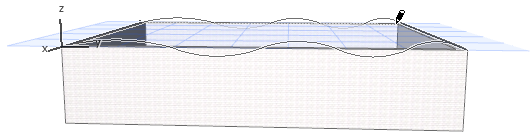

4.Теперь вытянем профиль: растянем его назад до задней стены и щелкнем для окончания построения оболочки. Посмотрите на полученный результат.

5.Увеличьте высоту стены таким образом, чтобы она пересекала оболочку, чтобы можно было отсечь стену оболочкой.

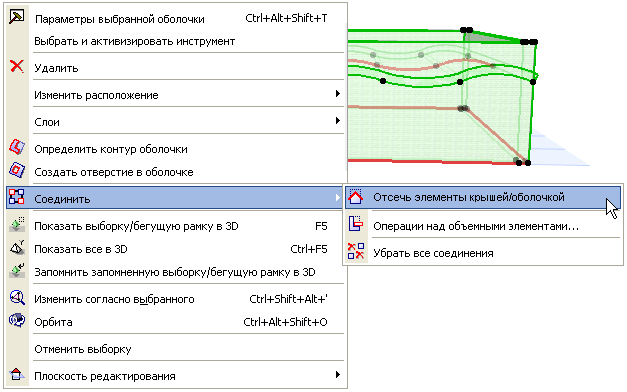

6.Выберите стену для отсечения и оболочку в качестве отсекающего элемента. В контекстном меню выполните команду Соединить > Отсечь элементы крышей/оболочкой.

Для получения дополнительной информации относительно соединения оболочек см. Отсечение элементов крышами/оболочками.

Посмотрите на полученный результат.
