Оболочка вращения: определение контуров в сечении

Сейчас мы построим несколько оболочек вращения, имеющих общую точку их профилей и немного сдвинутых относительно друг друга.

Затем в окне разреза выберем каждую из оболочек индивидуально и начертим ее контур в виде прямоугольника, используя при этом уменьшающиеся по размеру прямоугольники. В результате получим несколько перекрывающихся сегментов оболочки, каждая из которых немного отличается по размеру от предыдущей.

1.Убедитесь, что возвышение оболочки установлено в 0.

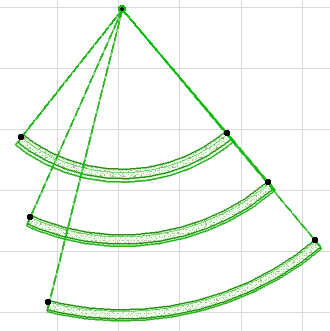

2.Начертите на плане этажа первую оболочку вращения, как это показано ниже.

3.Начертите еще две оболочки вращения, имеющие ту же начальную точку профиля, но немного больше предыдущей и расположенных с небольшим смещением относительно предыдущей.

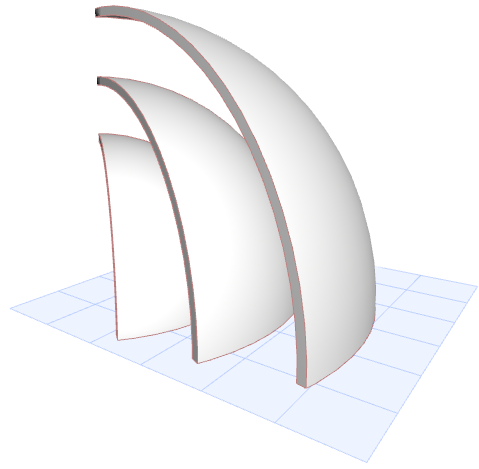

4.Посмотрите результат в 3D-окне.

5.Теперь создадим сечение для этих оболочек и откроем окно разреза.

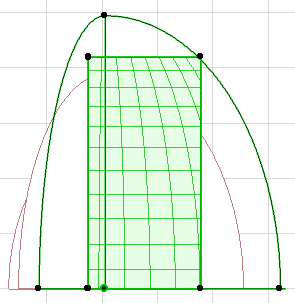

6.Выберите ближнюю к оболочку. В контекстном меню выберите команду Определить контур свода.

7.Начертите контур в виде прямоугольника.

8.Выберите другие две оболочки и определите для них прямоугольные контура.

9.Посмотрите результат в 3D и при необходимости уточните его.
