Определение критерия выбора элементов

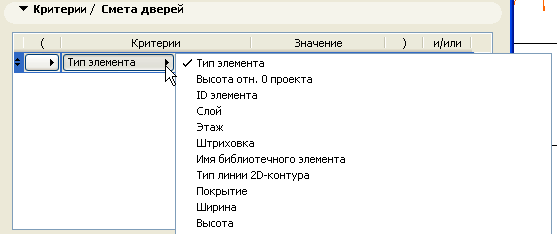

В панели Критерии выберите первую строку, затем выберите критерий отбора элементов, которые Вы хотите включить в каталог. Для простых элементов выберите Тип элемента в качестве критерия.

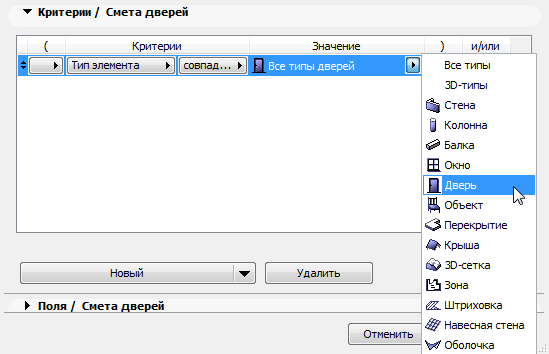

В столбце Значение выберите требуемый тип элемента. Например, для построения сметы дверей в качестве единственного критерия в качестве Типа элемента выбрана Дверь.
Добавление нового критерия

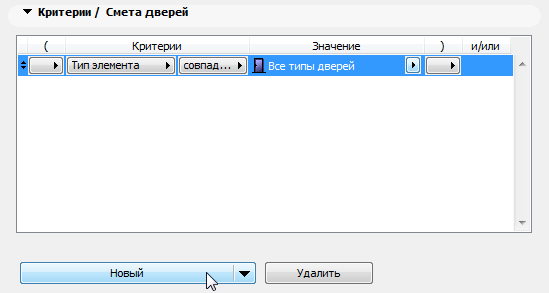

Для добавления нового критерия нажмите кнопку Новый.
•Если тип элемента - объект, то во всплывающем меню Новый появляется вариант Добавление параметров объекта. В открывшемся диалоговом окне выберите необходимые для критериев параметры.
•Для добавление в качестве критериев параметров свойств IFC, выберите вариант Добавление свойств IFC в подменю Новый В открывшемся диалоговом окне выберите необходимые для критериев свойства.

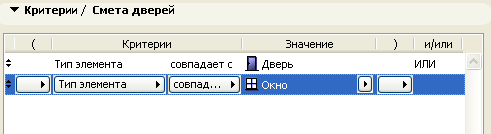

Теперь Вы можете выбрать критерий для второго типа элемента, например окно. При этом становится доступным поле “И/ИЛИ” первой строки (тип элемента - дверь): как показано на рисунке, выбрано “ИЛИ.”
Два значения (для окна и двери) соединяются логической связкой ИЛИ, поэтому результирующий каталог будет содержать элементы окон или дверей.
Для сужения области каталога можно добавить новый критерий. Например, если Вы хотите, чтобы в каталог попали только те двери и окна, которые располагаются на этаже 2 и выше, добавьте новый критерий нажатием кнопки Новый в нижней части этого диалогового окна.

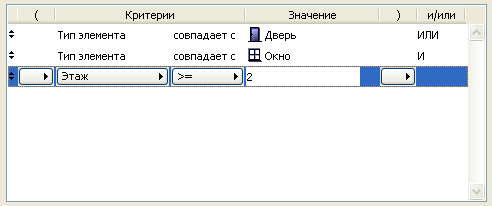

Затем выберите Этаж в столбце Критерии и укажите необходимое условие (>=2).
В нашем примере каталог будет содержать все элементы, соответствующие критерию выбора элементов указанного типа, а также соответствующие критерию отбора этажей: в каталоге будут приводиться окна или двери, расположенные в указанном диапазоне этажей.

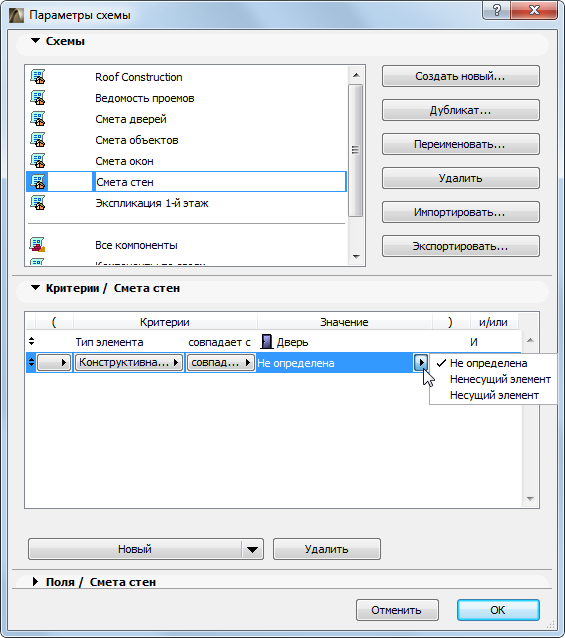

Сформируйте столько критериев, сколько необходимо для формирования интерактивного каталога. Например, Вы можете сузить список воспроизводимых элементов на основании их конструктивной классификации (например, несущий элемент или ненесущий элемент).
Дополнительные параметры объектов и свойства IFC
Используйте черную стрелку справа от кнопки Новый для получения доступа к дополнительным параметрам и свойствам для их использования в критериях:
Добавление параметров объекта. Если Вы выбрали элемент-объект и хотите воспользоваться конкретными параметрами в качестве критериев, выберите этот вариант.
В открывшемся диалоговом окне просмотрите загруженные библиотеки, найдите библиотечный элемент, параметры которого необходимы. Выберите параметр и нажмите кнопку Добавить. Теперь этот параметр будет приведен в списке критериев.
Добавление свойств IFC. Если Вы хотите использовать свойства IFC в качестве критериев, выберите этот вариант.
В открывшемся диалоговом окне Выбор свойств IFC приводится список всех свойств IFC, определенных для всех элементов проекта. Приводятся только те свойства, которые отмечены в диалоговом окне установки параметров элемента (и которые будут экспортироваться при сохранении проекта в формате IFC).
Примечание: Используйте управляющие элементы в верхней части диалога Выбор свойств IFC, чтобы отфильтровать приводимые в списке свойства:
•Выберите конкретный тип элемента IFC и/или
•Отфильтруйте список любой текстовой подстрокой в наборе свойств и в именах свойств.
Щелкните на свойстве в списке, которое следует использовать в качестве критерия поиска в диалоговом окне Выбора Свойств IFC. Используйте Ctrl+щелчки для выбора многих свойств.
Щелкните на кнопке Добавить в критерии для возврата в диалоговое окно Параметры схемы. Выбранные Вами свойства IFC добавляются в критерии каталога.
Определение сложных критериев
Помните, что условия “И” и “ИЛИ” являются логическими операторами.
•При наличии критерия с двумя значениями, соединенными условием И, критерий будет выполняться только если ОБА значения являются истинными.
•Например: Слой “Конструктив - Перегородки” И Тип Элемента - Стена. В таком случае в каталоге будут учитываться только те элементы, для которых значение (1) совпадает с заданным Слоем И значение (2) является Стеной.
•При наличии критерия с двумя значениями, соединенными условием ИЛИ, критерий будет выполняться если одно ИЛИ другое значение является истинным.
•Например: Тип Элемента совпадает со Стена ИЛИ Перекрытие ИЛИ Колонна. В каталог будут добавлены элементы, являющиеся Стенами ИЛИ Перекрытиями, ИЛИ Колоннами.
Таким образом, критерии, использующие условие ИЛИ являются более строгими, так как они требуют совпадения обоих значений.
Критерии, использующие условие ИЛИ - менее строги, так как они требуют сопадения хотя бы одного значения.
Обратите внимание, что для создания спецификаций, включающих Элементы разных Типов, требуется объединение значений с помощью условия ИЛИ.
•Например: Тип Элемента совпадает со Стена ИЛИ Перекрытие. (При объединении нескольких Типов Элементов с помощью условия И (например, Типы Элементов совпадают со Стеной и Перекрытием), в каталог останется пуст, так как элемент не может быть одновременно и Стеной И Перекрытием.)

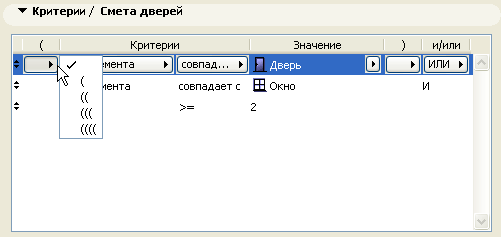

Вы можете воспользоваться столбцами, предназначенными для открывающихся и закрывающихся скобок, для формирования более сложных, вложенных критериев. В выбранной строке нажмите кнопку скобки и выберите требуемую скобку или отмените выбор скобки.
Каждой открывающейся скобке должна соответствовать закрывающаяся. Если это правило нарушено, появляется сообщение Неправильный критерий! Сообщение выводится в нижней части панели.
Пример Сложных Критериев
Предположим, вам требуется создать спецификацию всех Стен, Перекрытий и Колонн, расположенных на заданном слое.
Чтобы отвечать этим критерием, элемент должен:
1.располагаться на заданном слое
И
2.быть Стеной ИЛИ Перекрытием ИЛИ Колонной.

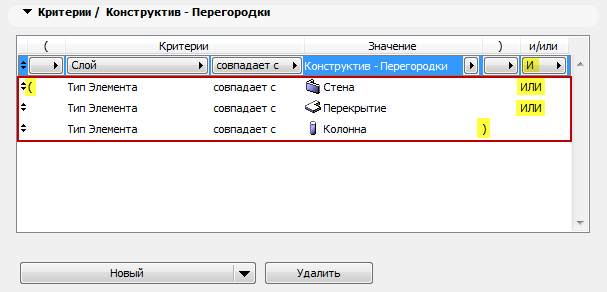

Для получения правильных результатов требуется объединить три типа элементов в одну группу, ограничив их скобками. Обратите внимание на скобки, определяющие группу на приведенной ниже иллюстрации.
Внутри скобок эти три элемента должны быть объединены условиями ИЛИ. Помните, что элемент не может быть одновременно Стеной И Перекрытием; здесь возможно только утверждение либо/либо.
