Плоскость сечения плана этажа (глобальные параметры)

Конструктивные элементы (стены, навесные стены, колонны, балки и крыши) представляются на плане этажа так, как если бы они были отсечены горизонтальной плоскостью; это так называемая Плоскость сечения плана этажа.

Высота по умолчанию этой плоскости сечения, измеряемая относительно основания текущего этажа, зависит от конкретных проектных решений, однако Вы можете установить параметры этой плоскости для текущего окна в диалоговом окне команды Документ > Плоскость сечения плана этажа.

Для установки плоскости сечения воспользуйтесь командой Документ > Плоскость сечения плана этажа

См. также Диалоговое окно Плоскость сечения плана этажа

Примечание: Плоскость сечения не влияет на воспроизведение 3D-сеток, перекрытий или других объектов, включая лестницы. Тем не менее, лестницы и другие объекты GDL могут быть запрограммированы таким образом, чтобы учитывать параметры плоскости сечения плана этажа.

Укажите значение параметра Высота плоскости сечения относительно текущего этажа.

Если Вы хотите показывать все конструктивные элементы, как единое целое, на всех этажах (это параметры по умолчанию для всех конструктивных элементов), то все остальные параметры этого диалогового окна являются несущественными.

Другие параметры плоскости сечения плана этажа - Диапазон относительно плана этажа и Абсолютный предел воспроизведения - оказываются существенными только в том случае, если конструктивные элементы должны иметь ограниченную проекцию.

Параметры плоскости сечения плана этажа являются глобальными; текущие установки применяются ко всем этажам проекта. После глобальной установки плоскости сечения плана этажа Вы можете произвести дальнейшую настройку показа на плане этажа отдельных конструктивных элементов (только стены, колонны, балки и крыши) в диалоговых окнах установки их параметров.

Для получения дополнительной информации см. Как показывать отдельные элементы на плане этажа.

Установка специальных плоскостей сечения плана этажа в различных видах

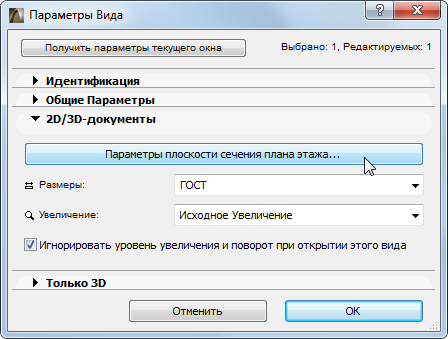

При необходимости для каждого вида Вы можете определить его собственную плоскость сечения плана этажа с помощью соответствующих управляющих элементов, доступных в диалоге Параметры вида.
