Распределение каталога по многим макетам
Примечание: Эта функция также имеется для индексов проекта, размещенных в макетах.
Если чертеж, построенный из каталога, не помещается в макет, что часто происходит с большими каталогами, используйте эту возможность для быстрого и простого разбиения каталогов на многие макеты, что позволяет публиковать все данные каталога.
Эта возможность имеется только для чертежей, созданных из каталогов элементов и индексов проекта.
1.Сначала воспользуйтесь командой Реструктуризация таблицы, чтобы определить новый ограничивающий каталог прямоугольник, чтобы он мог поместиться в макет.
См. Изменение формы каталога для его расположения в макете.

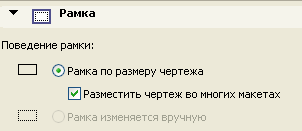

2.Эта возможность поддерживается с помощью маркера Разместить чертеж во многих макетах, расположенного в панели Рамка диалога Параметры чертежа. При размещении в макете чертежа, созданного из каталога элементов, этот маркер становится доступным и отмеченным. (Для чертежей, созданных их любых других источников, этот маркер является недоступным.)
3.Теперь ArchiCAD создает столько макетов, сколько необходимо для размещения всего каталога.
В приведенном ниже примере в макете размещена смета окон. Функция разделения чертежа привела к размещению всей сметы окон в двух макетах. В окне макета он представлен таким образом, чтобы указать, что макет состоит из многих страниц:

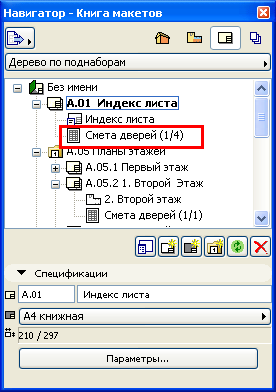

В книге макетов навигатора приводится только один макет, однако он имеет “многостраничную” пиктограмму, чтобы отличить его от “одностраничных” макетов, а после имени чертежа приводится общее количество макетов, используемых в чертеже.
Если окно макета содержит многостраничный чертеж, то в строке заголовке окна приводится диапазон макетов, которые содержат данный чертеж.
В книге макетов можно перемещаться между страницами обычным образом, используя навигационные кнопки в нижней части окна макета.

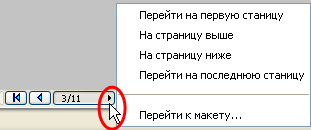

При открытии окна макета, содержащего многомакетный чертеж, навигационная кнопка в нижней части экрана содержит небольшую черную стрелку. Щелчок на ней приводит к открытию дополнительных навигационных команд между макетами текущего многостраничного чертежа.
Здесь команды Перейти на первую станицу и Перейти на последнюю станицу относятся к макетам рассматриваемого многостраничного чертежа.
Размещение дополнительных чертежей возле многомакетного чертежа
Имеется возможность разместить несколько многостраничных чертежей (каталогов или индексов) рядом друг с другом на одних и тех же макетах. Например, предположим, что Вы разместили длинный каталог в макете; при этом ArchiCAD создает три макета для размещения всего каталога. Затем Вы размещаете еще один длинный каталог на первом из этих макетов. ArchiCAD заполняет три существующих макета вторым каталогом (рядом с первым каталогом) и создает необходимое количество дополнительных макетов для показа всего каталога.
Если Вы размещаете чертеж любого другого типа (те есть не каталог и не индекс) в макете, который содержит многостраничный чертеж, то тогда этот чертеж появится в каждом из макетов этого множества макетов. Это может оказаться полезным, когда такой дополнительный чертеж выступает в качестве заголовка этих макетов.
