Индекс проекта - это таблица типов элементов, приведенных в карте проекта панели навигатора. Он позволяет воспроизвести и получить доступ к списку видов, листам макетов, и чертежам на основе набора критериев фильтрации.
Индексы проекта основываются на схемах, определенных в диалоговом окне команды Документ > Индексы проекта > Схемы индексов проекта. Это диалоговое окно позволяет:
•создать, переименовать, удалить, импортировать и экспортировать схемы;
•выбирать критерии фильтрации (в зависимости от типа индекса);
•выбирать параметры и другую информацию, которая должна приводиться для элементов, удовлетворяющих установленному критерию.
Для получения дополнительной информации см. Диалоговое окно Параметры индекса.
После определения новой (или обновленной) схемы ее имя появляется в навигаторе и Вы можете использовать ее, как и любой другой вид, а именно, Вы можете добавлять ее в карту видов, публиковать ее или размещать в макете.
Индексы проекта имеют свои специальные пиктограммы в навигаторе.
•Списки видов позволяют фильтровать и приводить виды с указанием их расположения в карте проекта, их масштабу, комбинации параметров модельного вида, комбинации слоев, стандартов размеров и статуса публикации.
•Списки листов макетов позволяют фильтровать и приводить списки макетов с указанием их основных макетов, поднаборов и статуса публикации.

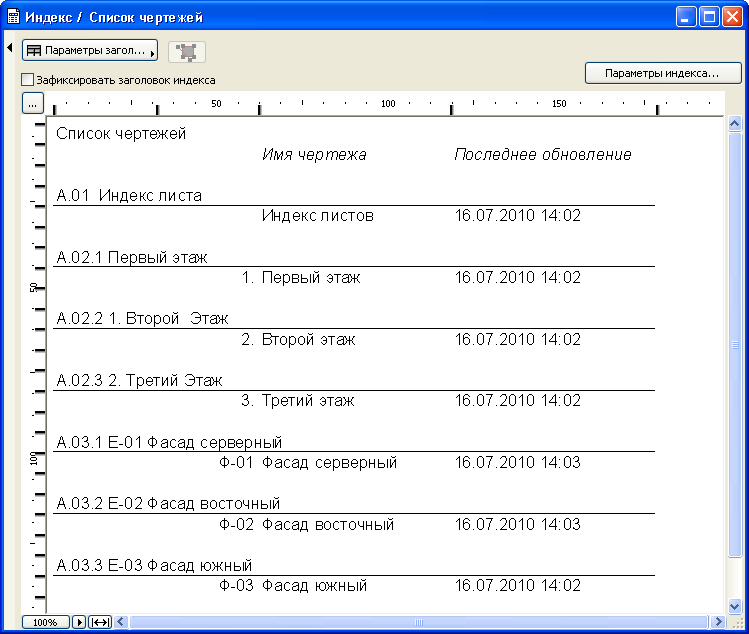

•Списки чертежей позволяют фильтровать и приводить списки чертежей с указанием их расположения (макет и поднабор), статуса обновления и информации об уровне увеличения.
Для открытия индекса перейдите в панель навигатора и сделайте двойной щелчок не его имени.
•Форматирование индекса (включая шрифты, цвета, стили ячеек и заголовка) может быть полностью выполнено с помощью управляющих элементов, расположенных слева от представленного списка.
Содержимое индекса базируется на установках, произведенных в схемах индексов проекта. При необходимости их настройки Вы можете непосредственно перейти в это диалоговое окно, нажав кнопку Параметры индекса, расположенную вверху справа.

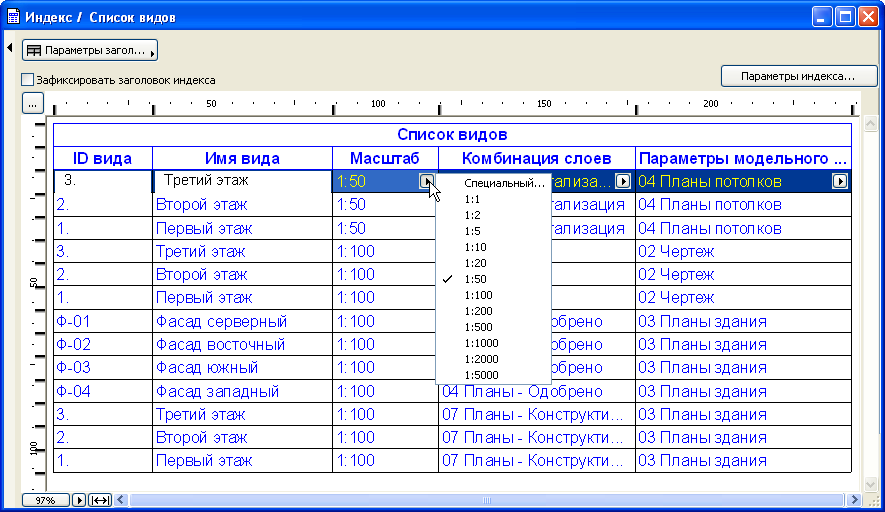

Индексы проекта являются интерактивными в том смысле, что Вы можете редактировать некоторые из их полей: например, Вы можете изменить масштаб или комбинацию слоев вида, имя или ID макета или размещенного чертежа.
Изменения вступают в силу немедленно.
Вы можете перемещать параметры индекса между проектами путем их экспорта и импорта (используя команды Импортировать/Экспортировать диалогового окна Параметры индекса).
