Определение показа элементов на плане этажа

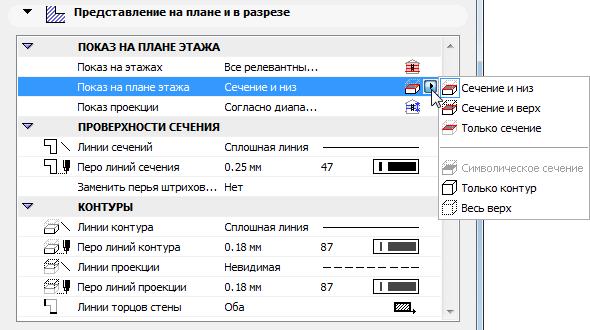

Воспользуйтесь всплывающим меню Показ на плане этажа для показа стен, навесных стен, балок, колонн и крыш, а также окон и дверей, с использованием одного из предлагаемых вариантов. Это меню располагается в панели Представление на плане и в разрезе диалога установки параметров инструментов.
Для ознакомления со спецификой показа дверей/окон см. Представление на плане окон и дверей.
1.Сечение и верх. Показывается отсеченная часть 3D-модели элемента (то есть в плоскости сечения плана этажа) плюс его верхняя часть (то есть та часть элемента, которая располагается над плоскостью сечения плана этажа).
Примечание: Сечение и верх является вариантом по умолчанию для наклонных и сложных колонн и стен, а также для всех крыш и балок.
2.Сечение и низ. Показывается отсеченная часть 3D-модели элемента и плюс его неотсеченная (нижняя) часть.
Если Вы выбрали один из предыдущих вариантов, относящихся к плоскости сечения (Сечение и верх или Сечение и низ), то можно дополнительно указать область распространения такого сечения с помощью параметра Показ проекции.
Для получения дополнительной информации см. Определение диапазона показа проекции элемента (Показ проекции).
3.Только сечение. Показывается только элемент в сечении (то есть, согласно плоскости сечения плана этажа). (Только для конструктивных элементов; не применимо к окнам и дверям.)
Дополнительными вариантами показа являются следующие:
4.Символическое сечение. (Имеется только для не наклонных и не сложных стен и для вертикальных или сложных колонн.) Проекция на плане этажа простых ненаклонных стен или вертикальных колонн (простых или сложных) будет представлена в виде сечения с использованием реквизитов линий сечения и штриховок сечения не зависимо от вертикального расположения элемента. Эта возможность предоставляется только для простых прямолинейных стен или колонн или для сложных колонн и только в том случае, когда параметр Показ на этаже принимает значение Только собственный этаж. Параметры плоскости сечения плана этажа не влияют на характер воспроизведения таких элементов.
6.Символический и верх. Эта возможность доступна только для навесных стен.
См. Параметры навесной стены: страница Система навесной стены: панель Представление на плане и в разрезе.

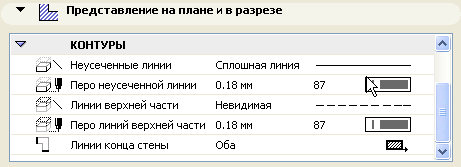

7.Только контур. Показывается контур всего элемента с использованием его реквизитов не в сечении. (Реквизиты не в сечении устанавливаются с помощью управляющих элементов Контуры панели Представление на плане и в разрезе диалога установки параметров инструмента.)
8.Весь верх. Показывается контур всего элемента с использованием его реквизитов верхней части. (Реквизиты верхней части устанавливаются с помощью управляющих элементов Контуры панели Представление на плане и в разрезе диалога установки параметров инструмента.)
Примечание: При открытии проектов, созданных в предыдущих версиях ArchiCAD, параметры показа на плане этажа конструктивных элементов будут установлены согласно предварительно определенным параметрам, которые соответствует традиционным архитектурным стандартам для таких элементов. При необходимости Вы можете переустановить параметры показа на плане этажа любого элемента.
