Добавления изоляционного слоя к стене: процедура реконструкции

Если Вы хотите добавить изоляционный слой к существующей стене, Вы просто добавляете слой изоляции к многослойной конструкции стены. Однако Вы не можете присвоить статус Новый к слою стены, а только ко всей стене.

Чтобы отличать (только для фильтра реконструкции) новый изоляционный слой, добавляемый к существующей стене, рекомендуем использовать следующую технологическую процедуру:

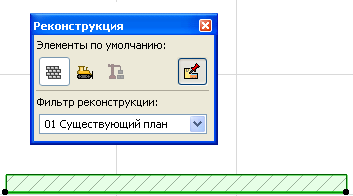

Вид существующего плана

1.В панели Реконструкция присвойте исходной стене (стена 1) статус Существующий.

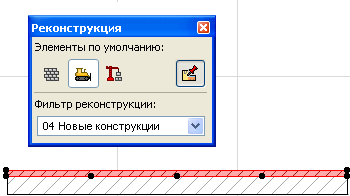

Вид новой конструкции

В этом виде Вы хотите показать существующие и новые компоненты стены.

2.Вдоль стены 1 разместите еще одну стену (стена 2) для представления изоляционного слоя. Определите стену 2 как Новую.

Итак, только новая часть стены - изоляция - показывается как Новый в этом виде.

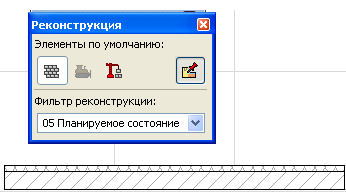

Вид планируемого состояния

3.Здесь стена 1 и стена 2 показываются согласно своим исходным реквизитам.
