Создание 3D-сечения в окне Плана этажа или Разреза

1.Убедитесь, что показ 3D-сечений включен.

См. Включение и Отключение показа 3D-сечений.

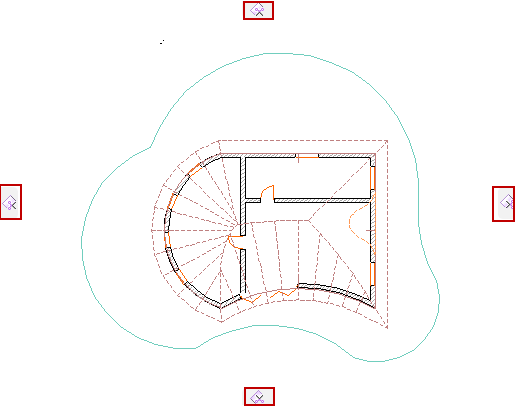

2.На каждой из четырех сторон экрана при этом отображаются пиктограммы управления Плоскостями сечений.

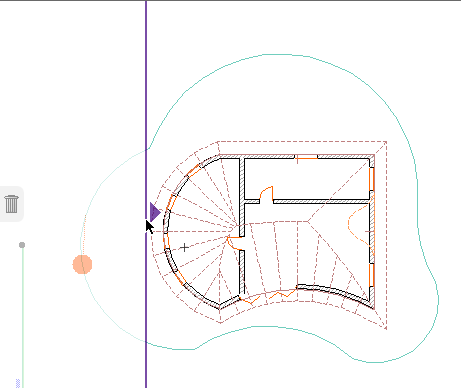

3.Щелкните мышью на пиктограмме управления, и переместите ее в нужное место одно. По умолчанию перемещение происходит перпендикулярно Плоскости сечения.

См. также Создание Специальной Плоскости сечения в окне Плана этажа или Разреза

См. также Использование линии Разреза в качестве Плоскости сечения

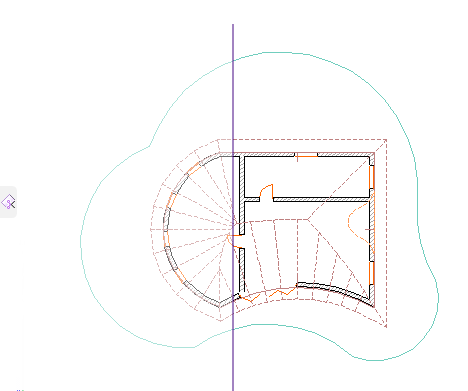

Для отмены операции: Обратите внимание на то, что пиктограммы, расположенные по четырем сторонам экрана, принимают вид мусорных баков. Если в процессе перемещения Вы решили не создавать Плоскость сечения, достаточно переместить ее на изображение такого мусорного бака (или нажать клавишу Esc) для отмены операции.

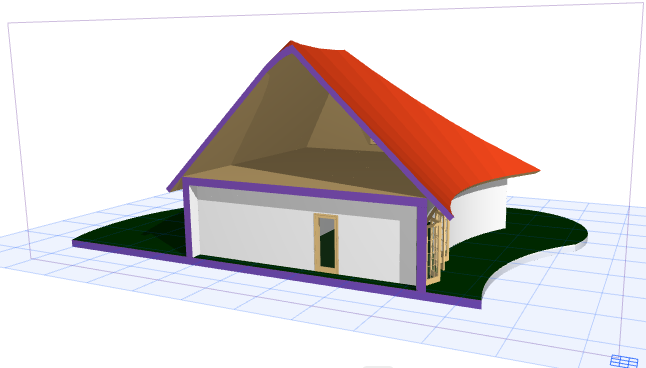

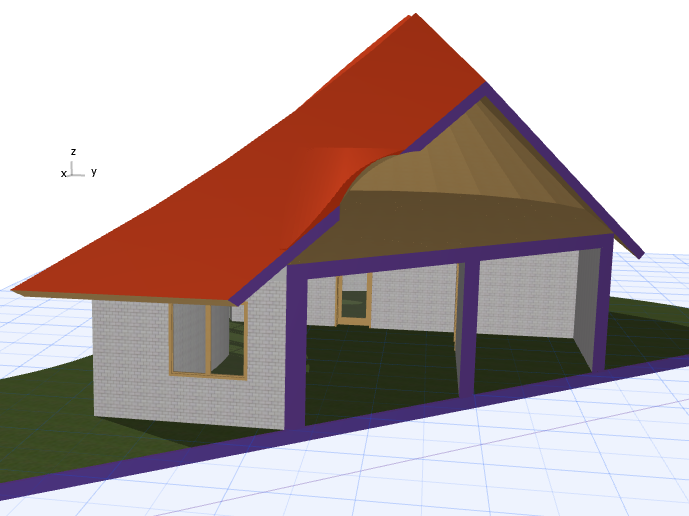

4.Результат создания 3D-сечения.

Использование линии Разреза в качестве Плоскости сечения

Достаточно удобным может оказаться использование существующей линии Разреза как основы для 3D-сечения.

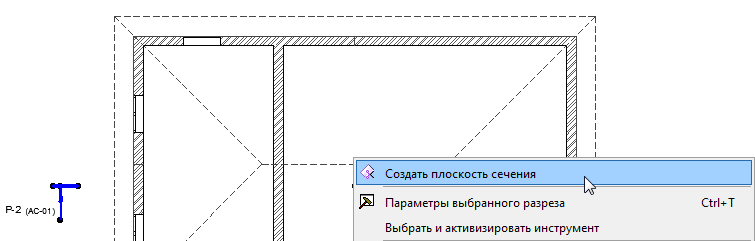

Выберите линию Разреза, и воспользуйтесь командой контекстного меню Создать плоскость сечения.

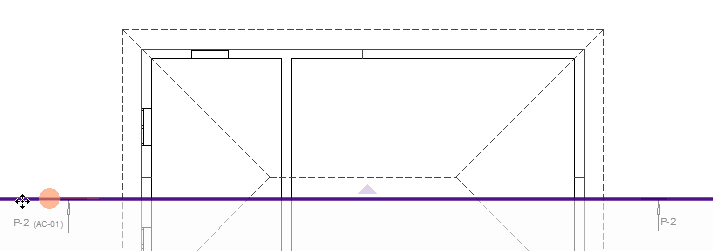

Плоскость сечения совпадает с линией Разреза, но остается независимой от него. В случае необходимости можно перемещать и редактировать Плоскость сечения; Разрез при этом не изменится.

Создание Специальной Плоскости сечения в окне Плана этажа или Разреза

Если требуется создать сечение модели в отличном от преднастроенных направлений, можно воспользоваться Специальной Плоскостью сечения.

1.Щелкните правой кнопкой мыши на любой из четырех пиктограмм управления Плоскостями сечений (или на любой уже созданной Плоскости сечения), чтобы вызвать контекстное меню.

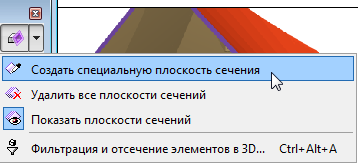

2.Выберите команду Создать специальную плоскость сечения.

Примечание: Эта команда также присутствует в Стандартном Табло команд.

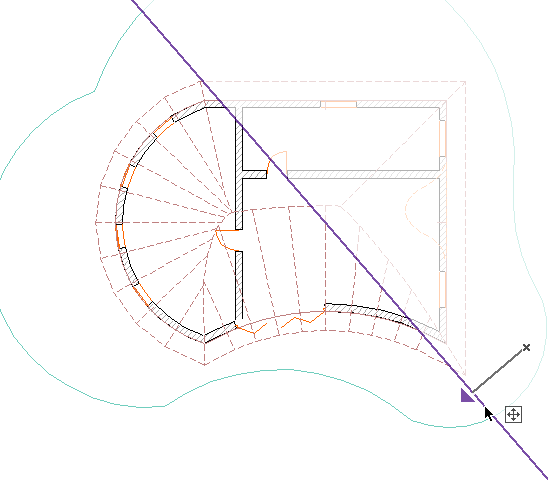

3.Двумя щелчками мыши определите направление линии сечения.

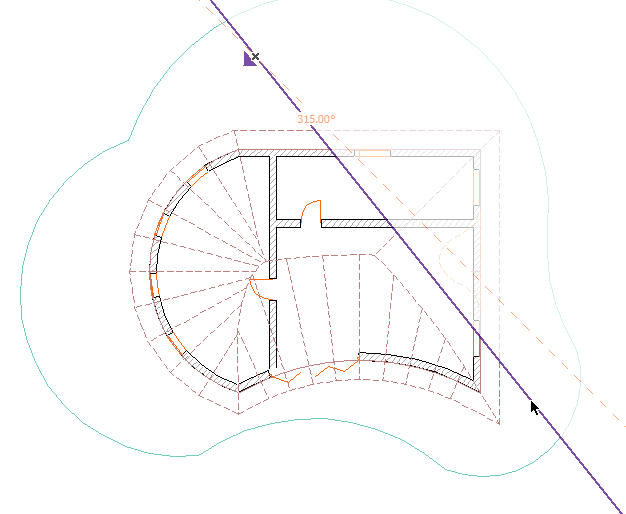

4.Щелкните мышью на линии сечения и переместите ее в нужное место, чтобы создать Плоскость сечения.

5.Результат создания 3D-сечения.
