Центральное место в рабочей среде ArchiCAD занимает окно плана этажа. Оно представляет разрабатываемый проект в виде традиционного архитектурного чертежа. При запуске ArchiCAD первым окном, который будет представлен Вам, является план этажа. Каждый этаж виртуального здания имеет свой план этажа. ArchiCAD предоставляет возможность имитировать в окне плана этажа трехмерные аспекты конструктивных элементов, используя параметры плоскости сечения, возможности поэлементного воспроизведения плана этажа, а также возможности построения проекций. Эти возможности позволяют визуализировать те части многоэтажных элементов, которые располагаются на других этажах, или проецировать те части элементов, которые располагаются выше или ниже плоскости сечения.
Для ознакомления с этими возможностями см. разделы, приведенные далее.
Воспроизводимость и доступность элементов на плане этажа зависят от следующих факторов:

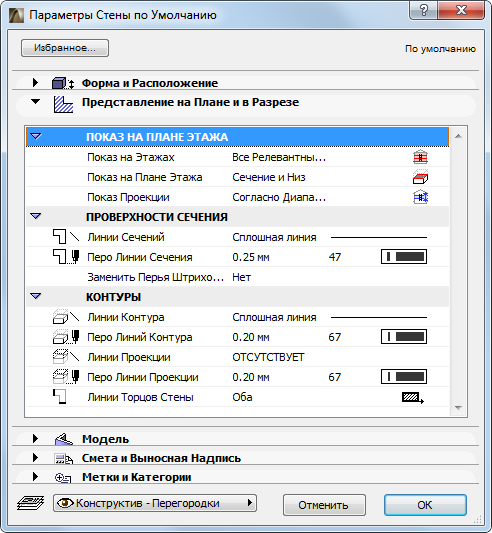

•Параметры, установленные для элемента в диалоговом окне установки параметров его инструмента, включая воспроизведение на многих этажах и параметры проекций.
•Плоскость сечения плана этажа;
•Параметры слоя элемента (элементы, расположенные на невидимых слоях, будут не видны на плане этажа; элементы на закрытых слоях не могут редактироваться).
Изменения, производимые в окне плана этажа, отражаются в 3D-окне и окнах деталей/рабочих листов и разрезов/фасадов/внутренних видов и 3D-документов. Имеет место и обратное: изменения в этих окнах автоматически отражаются на плане этажа при его активировании. Обновления производятся вручную или автоматически в зависимости от установленных параметров обновления окон деталей или разрезов/фасадов/внутренних видов.
Для получения дополнительной информации, см. Корректировка разрезов иОбновление окна детали.
