Создание независимого взгляда разреза

Примечание: Эта процедура точно такая же и для взглядов независимых фасадов.

Независимые разрезы с маркерами или без них могут создаваться в некоторых окнах. Такие взгляды не имеют исходной модели; они приводятся в навигаторе как “независимые” взгляды.

В независимом разрезе Вы можете использовать 2D-инструменты для создания или добавления нового контента разреза. Используйте операции копирования-вставки для передачи выбранных элементов из ссылки фона в окно чертежа в виде 2D-элементов с целью их дальнейшего редактирования.

Для создания независимого разреза без маркера используйте команду создания нового независимого разреза. При этом создается пустой взгляд без маркера, который все же приводится в навигаторе.

Эту команда доступна из следующих источников:

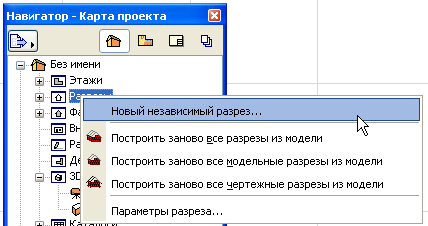

•Из раздела Разрезы карты проекта навигатора. Щелкните правой кнопкой мышки папку с именем Разрезы и выберите в контекстном меню команду Новый независимый разрез.

•Из подменю Документ > Инструменты документирования; выполните команду Создать независимый разрез.

•Щелчком на пиктографической кнопке Новый взгляд в нижней части карты проекта навигатора; выбранный элемент карты проекта навигатора (в данном случае - разрез) указывает, взгляд какого типа следует создать.

Если Вы хотите, чтобы взгляд независимого разреза был связан с маркером, разместите связанный маркер разреза в проекте и свяжите его (С маркером, ссылающимся на) с существующим независимым разрезом.
