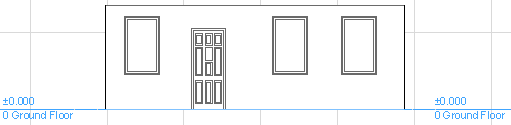

ArchiCAD имеет специальный инструмент, предназначенный для построения разверток помещений.
Манипулирование Развертками происходит точно так же, как и Разрезами и Фасадами: выберите геометрический вариант; определите вид и его глубину; разместите маркер со специально определенной ссылочной информацией маркера.
Каждый из внутренних видов представляется в виде отдельного взгляд в карте проекта навигатора.
Редактирование, произведенное во внутреннем виде, может быть отражено в модели, и наоборот: изменения в модели могут быть отражены во внутреннем виде в процессе его обновления. Размеры являются ассоциативными.
В отличие от инструментов разрезов и фасадов, инструмент Внутренний вид используется для создания только новых взглядов; Вы не можете размещать связанные, то есть предназначенные только для ссылки, маркеры внутренних видов.
Многие другие свойства взглядов внутреннего вида, а именно, статус, показ на экране, ссылка маркера и обновление, имеют те же особенности и характеристики, что и взгляды разрезов.
Примечание: Отображение элементов в Развертках несколько изменилось в ArchiCAD 18. В предыдущих версиях отображение элементов определялось их габаритными контейнерами. Для применения ранее использовавшейся логики активируйте маркер Наследуемого Метода создания Разверток в диалоге Наследуемого Режима Рабочей Среды Проекта. (См. Наследуемый Режим.)
