Создание Нескольких Взглядов Разверток

Развертки обычно создаются группами (например, при размещении четырех сегментов полилинии по периметру помещения, создаются четыре развертки).

Развертка, созданная с помощью полилинии или прямоугольника, имеет отдельные виды для каждого сегмента линии; каждый вид строится перпендикулярно к сегменту.

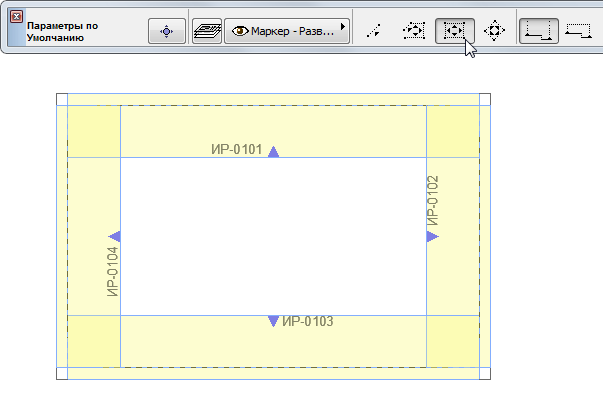

1.Воспользуйтесь прямоугольным или полигональным методом, чтобы указать Границы Помещения, или сделайте щелчок мышью на многоугольнике Зоны при нажатой клавише Пробел.

Созданный элемент прямоугольника/линии/полилинии соответствует Границам Помещения группы Разверток.

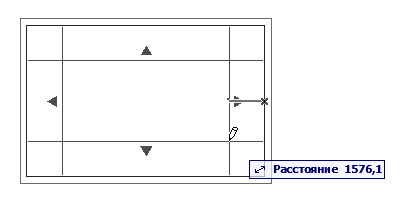

2.Переместите курсор в нужную точку наблюдения. Стрелки обратной графической связи помогают определить направление взгляда создаваемой Развертки.

3.Щелчком мыши разместите Маркер Развертки.

Для Разверток используется специальный ИР-маркер - объект GDL с редактируемыми параметрами.

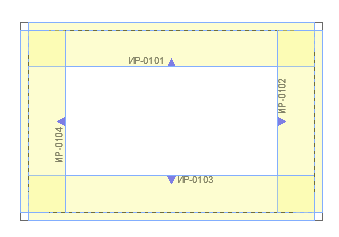

ИР-маркеры размещаются посередине каждого сегмента ИР-линии или в центре помещения.

Для определения стиля маркера и его расположения используется Панель Маркер диалогового окна Параметров Развертки. Для любого взгляда можно отключить показ маркера, выбрав в этой панели вариант “Нет маркера”.

См. Панель внутреннего вида Маркер.

4.Создается новая группа взглядов, которая приводится в Карте Проекта.
