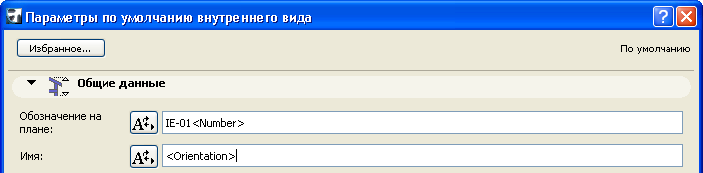

Для присвоения ID и имен Группам Разверток и их взглядам используется Панель Общих Данных диалога Параметров Разверток. Параметры Панели Общих Данных изменяются в зависимости от того, определяете ли вы Параметры Группы Разверток:

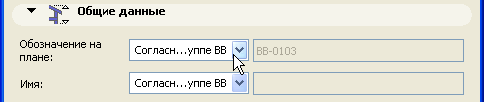

или отдельного ИР-взгляда:
Каждый новый ИР-взгляд включается в ИР-группу, даже если Группа содержит только один взгляд. По умолчанию ИР-группе присваивается ID (обозначение на плане), начиная с ИР-01.
Следующим ИР-группам присваиваются последующие ID. (ИР-02, ИР-03...)
В параметрах каждого отдельного ИР-взгляда в качестве значений ID и имени по умолчанию указывается Согласно Группе ИР.
Это означает, что имена и ID всех ИР-взглядов совпадают с именами и ID их родительских ИР-групп.
В ArchiCAD по умолчанию предоставляется дополнительная возможность включать автотексты в ID и имя ИР-взгляда.
Использование автотекста для придания ИР группе осмысленного ID/имени
Вы можете выбрать правила именования ваших ИР-групп, включая автотекст в ID и имена родительских ИР-групп.
Таким образом, каждая отдельная Развертка, содержащаяся в такой группе, будет иметь значение автотекста, которое может изменяться для каждой Развертки.

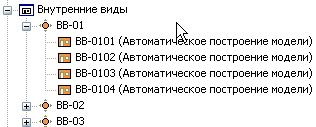

По умолчанию в ID ИР-группы имеется автотекст <Number>, что приводит к добавлению значения этого автотекста к ID каждого взгляда такой ИР-группы. На рисунке ниже ID каждого взгляда содержит ID группы (ИР-01) плюс автоматически приписываемый порядковый номер (01, 02, 03...).
Кроме того, по умолчанию к имени IE-группы добавляется автотекст <Ориентация>, что приводит к добавлению к имени взгляда значения этого автотекста. Следовательно, каждое имя взгляда содержит ориентацию взгляда, приписываемую этим автотекстом (север, юг, восток, запад,...).
Используйте панель Общие данные диалога установки параметров внутреннего вида для включения в имена и ID ИР-взглядов других автотекстов. Например, Вы можете включить номер зоны в ID ИР-группы:

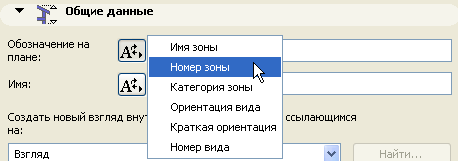

1.Нажмите кнопку автотекста рядом с полем ID и выберите Номер зоны из списка.
2.Обратите внимание, что теперь в навигаторе ID группы эквивалентно номеру зоны (007 в нашем случае), содержащейся в Развертке.
Этот ID наследуется всеми взглядами этой группы.
(Естественно, что присвоение автотекста номера зоны производится только в том случае, когда Развертка включает зону.)
Выбор специальных ID и имен

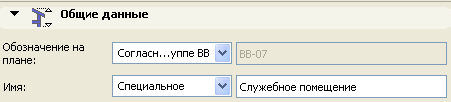

Каждому взгляду ИР-группы Вы можете задать специальный ID и/или имя:
•Выберите предельную линию Развертки.
•Откройте диалоговое окно Параметров Развертки.
Если это индивидуальный ИР-взгляд, убедитесь, что из всплывающего меню выбран вариант Специальное.
•Введите требуемый ID и/или имя.
Вы также можете изменить ID и имена ИР-группы или взгляда в навигаторе.
