Редактирование взглядов внутреннего вида

Взгляды ИР-группы можно редактировать индивидуально. Сначала выберите взгляд:

•выберите индивидуальный ИР-маркер или

•выберите отдельный линейный сегмент линии Развертки.

Команды локальной панели и контекстного меню, открывающихся при щелчке на этом сегменте, оказывают воздействие только на этот взгляд.

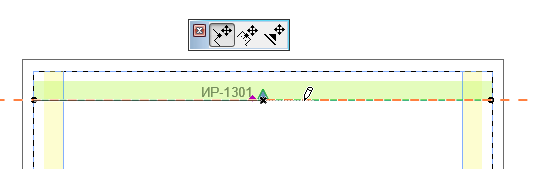

•Используйте возможности локальной панели для манипулирования выбранным ИР-сегментом или маркером.

•Вставка новой вершины приводит к созданию нового ИР-взгляда в ИР-группе.

Для редактирования выбранного взгляда:

•Откройте диалоговое окно Параметров Развертки. (Используйте контекстное меню или информационное табло). Любые произведенные в этом диалоге изменения окажут воздействие только на выбранный взгляд. Отметим, что при редактировании отдельного взгляда некоторые из параметров диалогового окна оказываются недоступными.

Выберите ИР-группу:

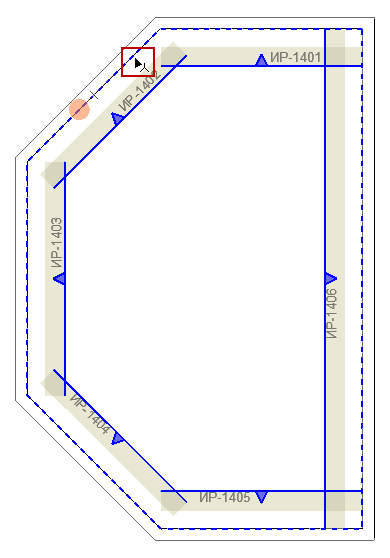

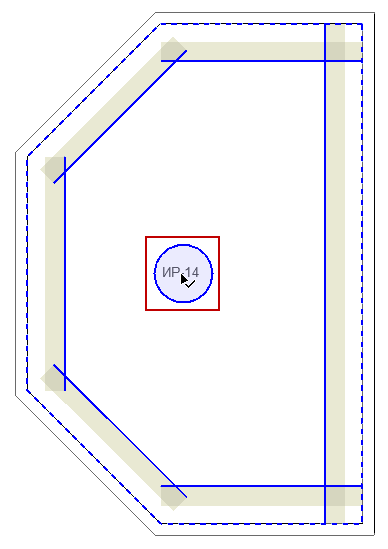

Выбор любого сегмента полилинии Границ Помещения приводит к выбору всей ИР-группы. Если ИР-группа использует единственный общий маркер, выбор маркера также приводит в выбору всей ИР-группы.
