Нанесение размеров накладывающихся элементов

Может сложиться такая ситуация, когда элемент, относительно которого проставляются размеры, накладывается на другие элементы. Механизм “обнаружения элемента” облегчает понять, относительно какого элемента будут проставляться размеры.

По умолчанию механизм выявления элемента является активированным. При выполнении операции проставления размеров или передачи параметров контуры связанных (выполняемой операцией) элементов будут выделяться для облегчения идентификации элемента, с которым Вы работаете.

На рисунке ниже механизм обнаружения элементов указывает, что проставляемый линейный размер ассоциируется с выделенной колонной, а не со стеной.

Если же Вы хотите проставить размер стены, переместите курсор таким образом, чтобы оказалась выделенной стена, и затем проставьте размер относительно нее.

(Еще один способ выбрать накладывающиеся друг на друга элементы, это произвести предварительный выбор одного из них и затем последовательно нажимать клавишу TAB до тех пор, пока в инфо-метке не появится требуемый элемент; после этого его можно выбрать обычным щелчком.)

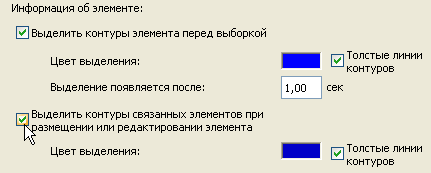

Для активирования/деактивирования механизма обнаружения элементов откройте диалоговое окно команды Параметры > Окружающая среда > Выборка и информация об элементе и отметьте там маркер Выделить контуры связанных элементов при размещении или редактировании элемента.

Вы можете установить специальный цвет выделения элементов.
