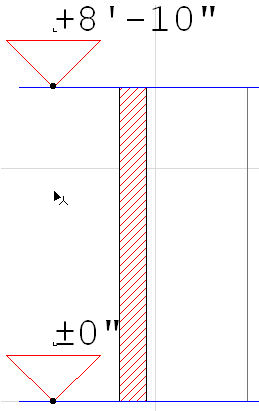

отметка высоты. Она позволяет проставлять маркеры высоты в окнах разрезов/фасадов/внутренних видов и 3D-документов.Специальным видом линейных размеров является отметка высоты. Она позволяет проставлять маркеры высоты в окнах разрезов/фасадов/внутренних видов и 3D-документов.
Вы также можете использовать отметки высоты на плане этажа, однако здесь они производят измерения только вдоль оси Y плана этажа относительно начала проектных координат или пользовательского начала координат.
Отметки высоты вычисляются относительно начала проставления размеров, которое выбирается из всплывающего меню Начало размеров в диалоге Параметры отметки высоты.
Серия маркеров отметки высоты ведет себя как ассоциативная размерная цепочка. Вы можете выбрать и отредактировать всю серию маркеров, сделав щелчок на невидимой оси цепочки с помощью курсора-мерседеса при выбранном инструменте Указатель, либо с помощью Shif-щелчка, когда текущим является любой другой инструмент.
Отдельные маркеры цепочки отредактировать нельзя.
Разместите отдельные маркеры щелчками в тех точках, относительно которых Вы хотите получить значения высоты, затем выполните двойной щелчок или нажмите кнопку OK в панели управления. Курсором-молотком укажите место расположения цепочки маркеров.

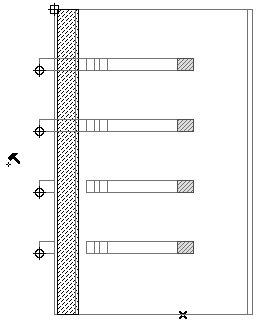

Для размещения цепочки маркеров высоты произведите щелчки в различных точках, затем сделайте двойной щелчок (или нажмите ОК в панели управления) и, наконец, с помощью курсора-молотка разместите цепочку.
Примечание:Размещенные в проекте связанные модули могут иметь отметки высоты, которые проставлены относительно пользовательского начала координат. В этом случае значения отметок высоты будут такими, как в исходном проекте. Если Вы перемещаете отметки высоты в основном проекте, то применяются различные правила.
•Если Вы выбираете и перемещаете все элементы, связанные с отметкой высоты, без выбора самой размерной цепочки, то цепочка все равно будет перемещаться вместе с ними. Начало отсчета значений отметок высоты сохраняется; это означает, что числа отметок высоты будут изменяться.
•Если Вы выбираете и перемещаете элементы вместе с отметками высоты, с которыми они связаны, и размерная цепочка имеет специальное начало, то это начало будет перемещаться вместе с отметками; это означает, что числа отметок высоты изменяться не будут.
