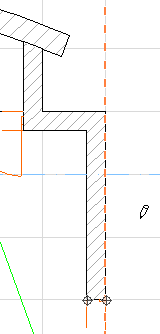

В окнах Плана этажа или Разреза можно образмерить толщину стены одним щелчком мыши на ее контуре.
В приводимом примере при активном инструменте Линейный размер переместите курсор на линию контура стены.
произведите щелчок. Появятся два размерных узла.
Сделайте двойной щелчок курсором-молотком для указания места расположения размерной линии.
При размещении последовательности маркеров, указывающих размер толщины многосекционной стены, будут показываться только те размерные узлы, которые располагаются на стенах, размещенных перпендикулярно размерной цепочке.

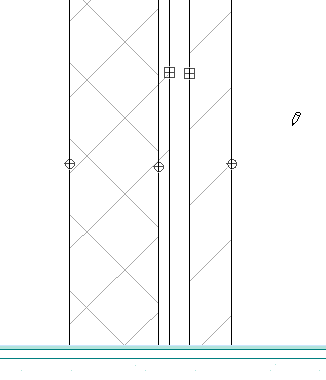

Можно образмерить каждый отдельный слой многослойного элемента:
Обратите внимание на то, что только две стороны Стены (общая толщина Стены) и ядро имеют ассоциативные размеры.

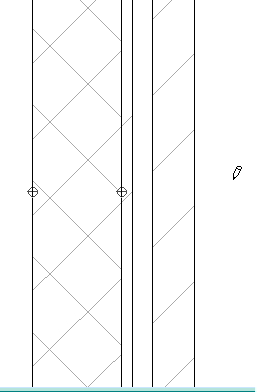

Образмеривание только Ядра Стен и Перекрытий

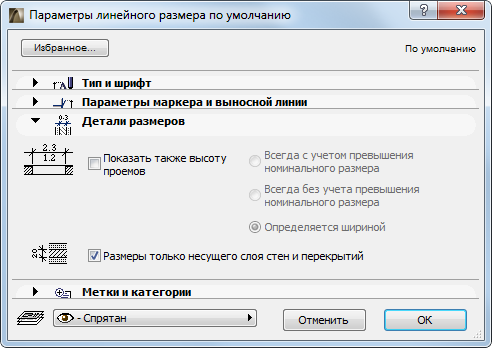

Отметьте этот маркер в панели Детали размеров диалога Параметры размеров. Таким образом, при проставлении размеров толщины Стены (на Плане этажа или в Разрезе) или толщины Перекрытия (в Разрезе) одним щелчком, размерные точки будут располагаться только на конструкции ядра многослойного или профилированного элемента.
•На Плане Этажа ядра профилированных элементов могут быть образмерены только вдоль сечения.
•В Разрезе ядра профилированных элементов могут быть образмерены вдоль вдоль их габаритных контейнеров.
При редактировании многослойной или профилированной конструкции, в результате которого она лишается ядра, созданные для нее размеры только несущего слоя автоматически преобразуются в размеры полной толщины Стены/Перекрытия.
Примечание: Состояние этого маркера также сказывается на том, как будут создаваться для Стен Автоматически Размещаемые Внешние Размеры. Аналогичным образом этот маркер связан с опцией “Размеры Только Ядра” в Автоматическое проставление внутренних размеров. См. Автоматическое проставление внутренних размеров и Автоматическое проставление внешних размеров.
