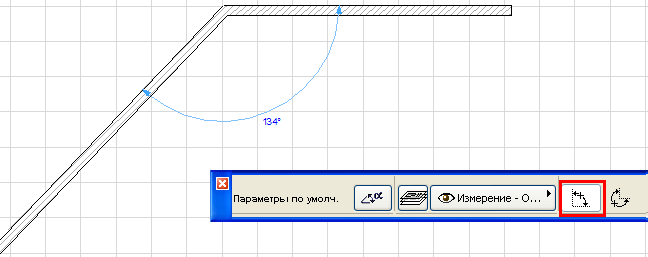

Угловые размеры представляют значения углов между парами линий и/или ребер линейных элементов. Угловой размер может проставляться либо для внутреннего угла:

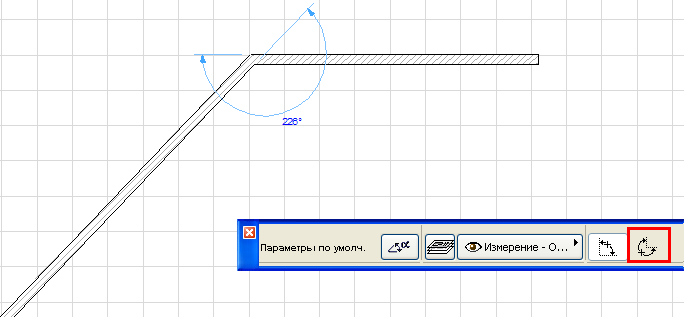

либо для внешнего угла:
Выбор проставления размера внутреннего/внешнего угла производится в диалоге Параметры углового размера или в информационном табло.
См. Инструмент Угловой размер.
Примечание: Угловые размеры не проставляются в окне 3D-документа.
Для измерения угла сначала определите пару линий или ребер, выбирая для этого точно четыре точки привязки. Эти четыре точки определяют две бесконечные линии, которые ArchiCAD использует для вычисления углового размера.
Выберите точки привязки одним из следующих способов:
•Щелчком на существующей линии или ребре (стена, перекрытие, крыша, 3D-сетка, заштрихованная область). Это приводит к созданию двух точек привязки, принадлежащих этому элементу.
•Щелчками в узловых точках существующих элементов.
•Щелчками в произвольных точках плана этажа или направляющей линии (в этом случае угловой размер не будет ассоциированным).
Вы определили две бесконечные линии привязки, которые делят плоскость на четыре части (четверти).
После определения всех точек привязки появляется курсор-молоток. Щелчком завершите размещение размерной цепочки. Дуга углового размера пройдет через ту точку, где Вы сделали щелчок курсором-молотком.
Информационное табло инструмента Угловой размер предлагает два геометрических варианта построения:
•Когда Вы наносите угловой размер с помощью варианта Размер внутреннего угла (острого угла), в расчет берется только та четверть, где произведен щелчок курсором-молотком.
•При варианте Размер внешнего угла (тупого угла) в расчет принимается четверть, где сделан щелчок, а также две соседние четверти.
Построение угловых размеров кривых линий

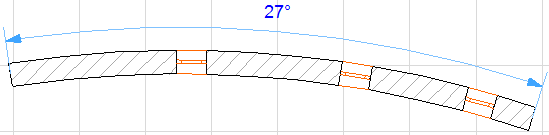

Выберите инструмент нанесения угловых размеров в инструментальной панели. Щелкните скругленную сторону многоугольника или дугу окружности, относительно которой Вы хотите проставить размер. Две конечные точки скругленной стороны будут автоматически отмечены.
Разместите размерную линию с помощью курсора-молотка.
Примечание: Независимо от выбранного геометрического варианта и стороны, где произведен щелчок, угловой размер вычисляется относительно дуги.
