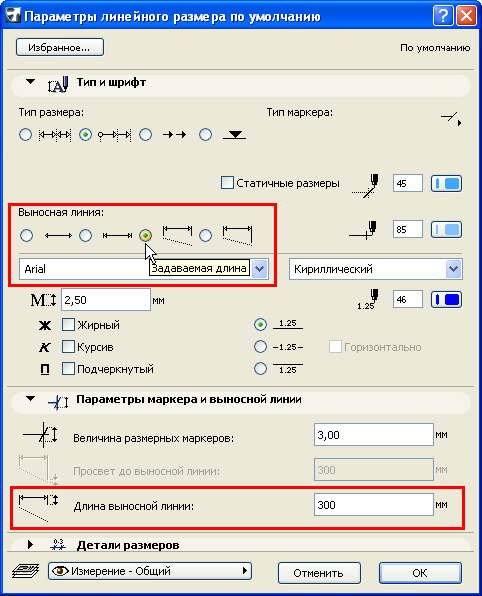

Стиль выносной линии (например, размер задаваемой длины или изменяющейся длины) устанавливается в панелях Тип и шрифт и Параметры маркера и выносной линии диалогового окна Параметры линейного размера.
Вы можете отредактировать длину задаваемой или изменяющейся выносной линии для одной выносной линии размерного звена или для обеих, или даже для всех выносных линий размерной цепочки. Для этого выберите выносную линию и переместите ее.

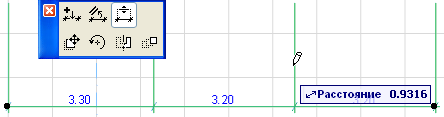

Для редактирования всех выносных линий выберите размерную цепочку и затем выполните команду Редактирование длины выносной линии из локальной панели.
Переместите курсор в то место, где должны заканчиваться выносные линии. (Поле Расстояние в Табло слежения содержит длину выносной линии, измеряемую относительно размерной линии.) Щелчком укажите новую длину всех выносных линий размерной цепочки.
Выносные линии переменной длины (сохраняющие постоянный просвет) нельзя продлить далее точки привязки.
