Инструмент Сетка позволяет размещать элементы сетки индивидуально или в виде системы сетки; он располагается в панели инструментов ArchiCAD.
Элементы сетки являются составными частями модели и предназначены для того, чтобы служить конструкцией, относительно которой размещаются многие элементы, или которая служит основой для идентификации местоположения в модели.
Конструкторская и шаговая сетки (устанавливаемые в диалоге команды Вид > Параметры сетки > Сетки и фон) являются глобальными, равномерно размещаемыми сетками, охватывающими все 2D-окно, и используются они в качестве вспомогательных средств при вводе и редактировании. В свою очередь, инструмент Сетка создает специальную локальную структурную сетку. Сетка, создаваемая этим инструментом, является интерактивной, поэтому Вы можете редактировать элементы сетки даже после их размещения. Элементы сетки можно редактировать с помощью диалогового окна Параметров Сетки.
См. Инструмент Сетка.
Элементы сетки могут размещаться на плане этажа и в 3D-окне, вместе с тем они могут показываться в окнах разрезов, фасадов, внутренних видов и 3D-документов.
Элемент сетки определяет вертикальную позицию в модели. Как и другие элементы модели, элементы сетки сохраняются вместе с видами.

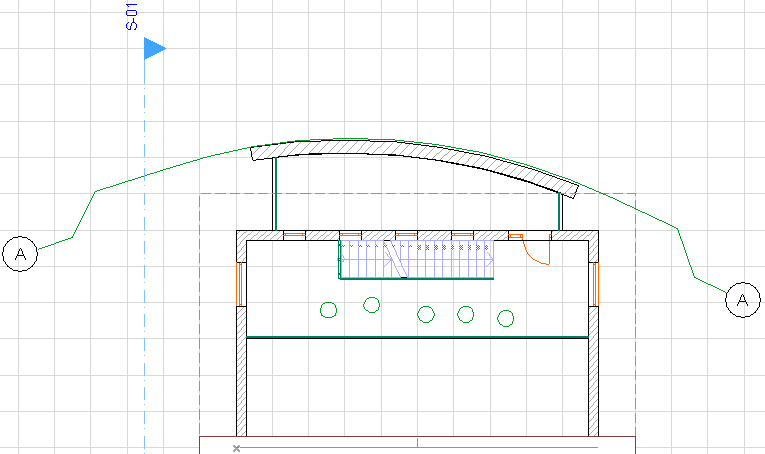

Элемент сетки на плане этажа:

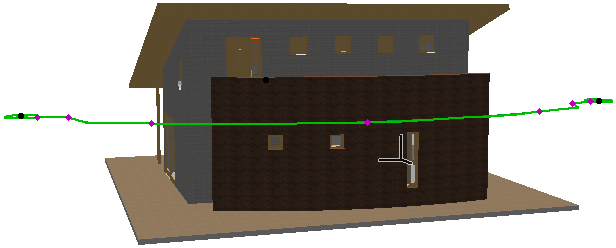

Элемент сетки в 3D-окне:
Для размещения всей схемы вертикальных и горизонтальных линий сетки за один шаг используйте команду Конструирование > Система сетки. Открывается диалог Параметры системы сетки, который позволяет установить параметры системы сетки и указать на размещение размеров, балок, колонн или библиотечных элементов в точках пересечения линий сетки.

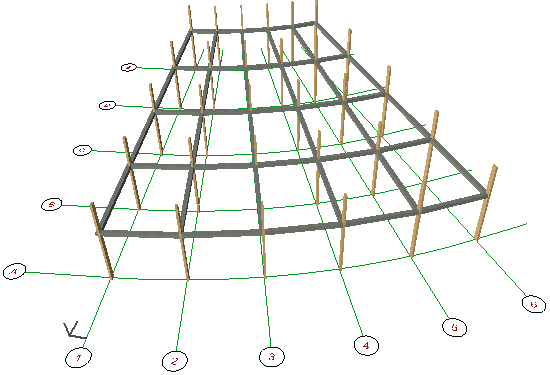

На приведенном ниже рисунке показывается система сетки в 3D-окне с балками и колоннами, размещенными в точках пересечения сетки:
