При условии, что слой элементов сетки показывается, элементы сетки показываются на следующих видах:

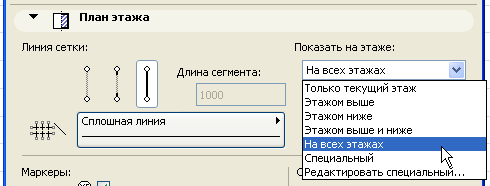

•План всех или выборочных этажей: используйте для этого всплывающее меню Показать на этаже в панели План этажа инструмента Элемент сетки.

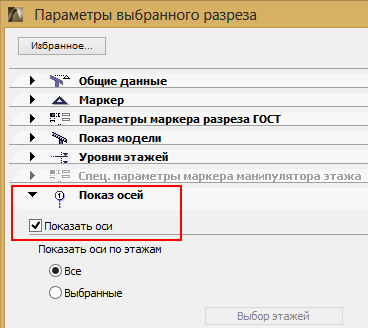

•Окна разрезов/фасадов, если это позволяют параметры разреза/фасада. Используйте маркер Показать элементы сетки в панели Инструмент Сетка диалога Параметры разреза.
Имеется два критерия отбора элементов сетки в разрезе: Вы можете отфильтровать их по этажам и/или по именам элементов сетки.
•3D-окна и окна 3D-документов, если для элемента сетки установлено, что он показывается в 3D: используйте маркер Показать в 3D-виде в панели 3D-вид диалогового окна Параметры элемента сетки.
В окнах деталей и рабочих листов показываются не элементы сетки, а их декомпозированные виды.

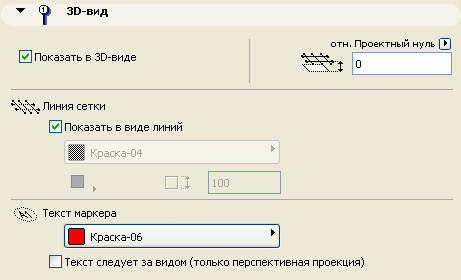

По умолчанию элементы сетки показываются в 3D-окне только в виде линий и не показываются при фотореалистической визуализации. Однако, Вы можете указать, чтобы элементы сетки показывались в 3D-окне в виде элементов модели и, как следствие, они будут показываться в фотореалистических изображениях с возможным использованием сечений и покрытий: для этого установите соответствующие параметры в панели 3D-вид инструмента Элемент сетки
