Создание криволинейного элемента сетки

После установки параметров элемента сетки или выбора требуемого избранного выберите инструмент Элемент сетки. Выберите один из двух геометрических вариантов построения криволинейного элемента сетки в информационном табло.

Первый из этих вариантов позволяет строить элемент сетки в виде окружности или дуги указанием центра и двух точек. Первым щелчком Вы указываете расположение центра дуги/окружности.

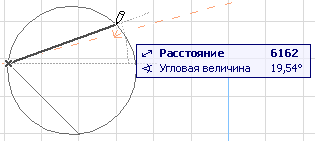

При этом появляется контур в виде окружности, который следует за движениями курсора до второго щелчка, который определяет радиус. После этого появляется контур, который следует за курсором из начальной точки и имеет форму дуги указанного радиуса. Третий щелчок фиксирует конечную точку дуги. После указания всех трех точек контур заменяется на настоящий элемент сетки.

Второй вариант позволяет строить элемент сетки по трем точкам. Вы, скорее всего, разместите первые две точки таким образом, что они касаются других элементов, располагаются в точках пересечения другой сетки или в специальных точках позиционирования. После этого появится контур в виде окружности, который следует за движением курсора. Следующий щелчок определяет третью точку окружности.

Очертите требуемую дугу и сделайте еще один щелчок, завершая построение дуги. Дугообразный контур заменяется на элемент сетки.
