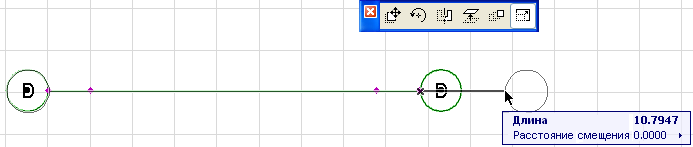

Редактирование длины линии сетки
Любой элемент сетки может быть растянут/сжат с помощью команды локальной панели: выберите элемент сетки и затем выберите пиктограмму Изменение размеров в локальной панели.

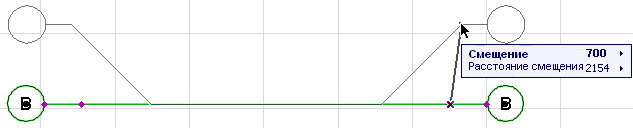

Смещение маркеров относительно линии сетки
Выберите элемент сетки. Щелкните на редактируемой узловой точке, которая представляет смещаемую часть маркера сетки, и затем переместите маркер в другое место.
Редактирование расположения элемента сетки
Горизонтальное расположение элемента сетки можно изменять только на плане этажа и в 3D-окне. Выберите элемент сетки и используйте знакомые Вам команды в локальной панели, чтобы переместить, зеркально отразить, повернуть элемент сетки или его копию.
Вертикальное расположение (значение Z) элемента сетки может редактироваться:
•В 3D-окне;
•в панели 3D-вид параметров сетки;
•в информационном табло.
