Для конструирования всей ортогональной или криволинейной сетки используйте функцию системы сетки. Команда Система сетки может сэкономить много времени благодаря автоматизации процесса одновременного размещения многих элементов сетки согласно определенной схемы и даже размещения элементов в указанных позициях. Вы также можете проставить размеры во всей системе сетки.
Система сетки - это совокупность элементов сетки; каждый элемент сетки существует самостоятельно не смотря на то, что все они размещаются в качестве составных частей системы сетки.
Выполните команду Конструирование > Система сетки. Настройте параметры.

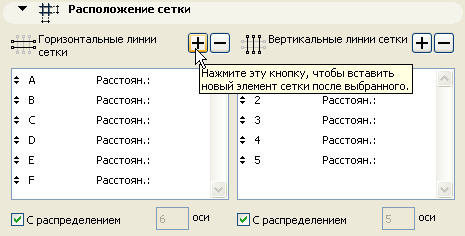

Количество горизонтальных и вертикальных линий сетки, содержащихся в системе сетки, зависит от того, что Вы укажете в панели Расположение сетки: щелкните на знаке “плюс” или “минус” для добавления/удаления отдельных линий сетки.
Количество линий сетки приводится в поле оси, расположенном ниже.
Щелкните в поле Расстояние любой линии сетки для указания ее расстояния до предыдущей линии сетки:
Если Вы не знаете требуемое расстояние между линиями сетки, то отметьте маркер С распределением для одного или обоих направлений (то есть для горизонтальных/вертикальных линий сетки). Это позволит во время размещения системы сетки указать ее начальное и конечное расположение в указанных направлениях и линии сетки будут равномерно распределены в этих пределах.
После установки всех необходимых параметров нажмите кнопку ОК.

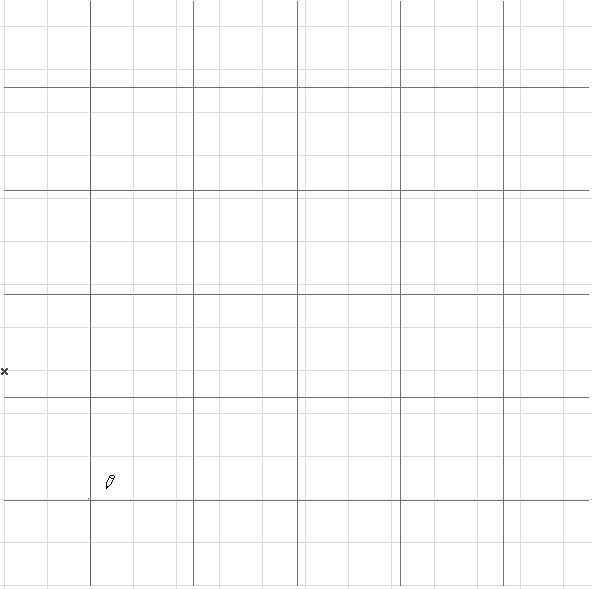

При этом возле курсора появляется контур системы сетки, следующий за перемещением курсора; система сетки размещается двумя щелчками:
•первый щелчок определяет место расположения точки привязки, указанной в параметрах системы сетки;

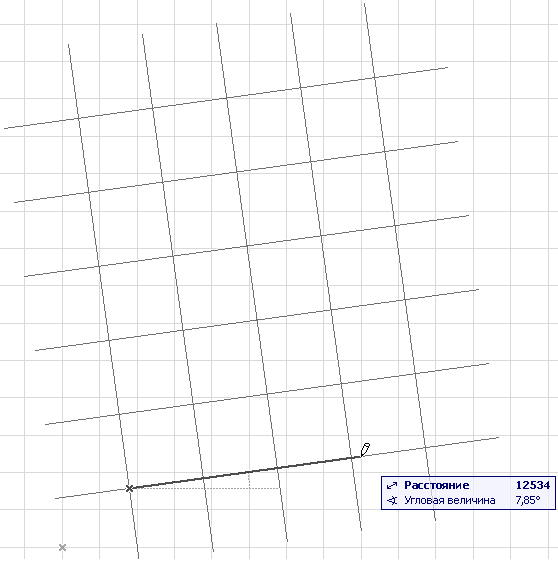

•второй щелчок определяет угол поворота системы сетки;
•если Вы выбрали вариант С распределением, то необходимы еще один или два щелчка для указания длины системы сетки в одном или обоих направлениях в зависимости от того, отметили ли Вы маркер С распределением для одного или обоих направлений.
Примечание: Вы можете выбрать и отредактировать все или отдельные элементы размещенной системы сетки, используя для этого обычные механизмы ArchiCAD по выбору и редактированию элементов.
Размещение объектов, колонн или балок вместе с системой сетки

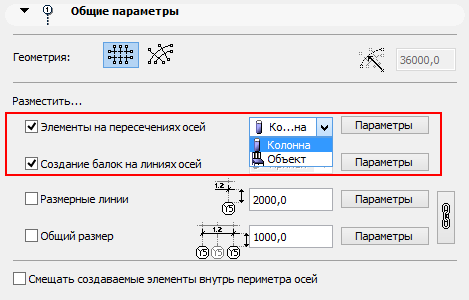

Используйте управляющие элементы панели Общие параметры диалогового окна Параметры системы сетки для автоматического размещения объектов или колонн в каждой точке пересечения линий сетки; и/или для размещения Балок вдоль каждой оси.
Примечание: При размещении радиальной сетки осей, есть дополнительная возможность автоматического создания криволинейных или прямолинейных балок по осям сетки.
Кнопка Параметры, расположенная рядом с маркерами, приводит к открытию диалогового окна установки параметров соответствующего инструмента (колонны, объекта, балки).
Для получения подробной информации относительно этих управляющих элементов см. Панель Общие параметры системы сетки.
Хотя эти маркеры указывают, что балки, колонны или объекты размещаются в точках пересечения линий сетки, однако они являются полностью независимыми от сетки и не могут перемещаться или поворачиваться вместе с системой сетки.
Проставление размеров системы сетки
Два соседних маркера в панели Общие параметры позволяют автоматически проставлять размеры относительно каждого из отрезков (сегментов) линии сетки и/или проставлять общий размер для каждой линии сетки.
Эти размеры являются ассоциативными с системой сетки.
По кнопкам Параметры, расположенным справа от этих маркеров, открывается диалоговое окно Параметры линейного размера по умолчанию, где Вы можете установить параметры требуемых линейных размеров Вашей системы сетки. Например, Вы можете установить, что размерный тексты для отдельных отрезков линий сетки выводятся курсивом, а для линий в целом - жирным шрифтом.
Если Вы хотите, чтобы все размеры системы сетки имели одинаковый вид, то нажмите пиктограмму цепочки, расположенную справа от кнопок Параметры в панели Общие параметры.
