ArchiCAD позволяет указывать конкретный чертеж в качестве ссылки автотекста. Это означает, что Ваш автотекст не обязательно должен относиться к виду или макету, в котором Вы размещаете текст.

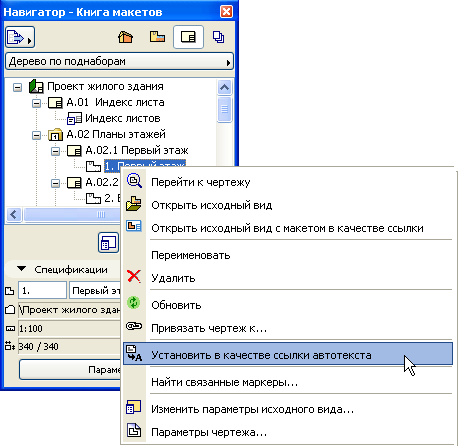

Для установки чертежа в качестве ссылки автотекста выберите чертеж в навигаторе или организаторе или в макете, сделайте щелчок правой клавишей мышки для открытия контекстного меню, выберите в нем команду Установить в качестве ссылки автотекста. (Эта же команда имеется в менеджере чертежей.)
После определения такой ссылки автотекста такой чертеж появляется в качества варианта выбора в диалоговом окне Вставка автотекста.
Элементы автотекста, используемые ссылку, будут показывать тексты или значения, соответствующие чертежу, на который делается ссылка.
Если Вы позже определите другой чертеж в качестве ссылки автотекста, ранее определенная ссылка автотекста останется нетронутой.
Приводимые далее ключевые слова автотекста являются доступными при использовании команд автотекста.
Используйте ключевые слова, расположенные справа, чтобы вставить соответствующие элементы автотекста в скрипты GDL.
|
Для показа этого автотекста |
Укажите следующее |
|
Детали проекта и местности |
|
|
Имя проекта |
<PROJECTNAME> |
|
Номер проекта |
<PROJECTNUMBER> |
|
Состояние проекта |
<PROJECTSTATUS> |
|
Полный адрес местности |
<SITEFULLADDRESS> |
|
Город местности |
<SITECITY> |
|
Штат/область местности |
<SITESTATE> |
|
Почтовый индекс местности |
<SITEPOSTCODE> |
|
Страна местности |
<SITECOUNTRY> |
|
Ключевые слова |
<KEYWORDS> |
|
Примечания |
<NOTES> |
|
|
|
|
Сведения об архитекторе |
|
|
Имя архитектора |
<ARCHITECTNAME> |
|
Компания архитектора |
<COMPANY> |
|
Специалист по САПР |
<DRAFTSMEN> |
|
Полный адрес архитектора |
<ARCHITECTFULLADDRESS> |
|
Адрес архитектора1 |
<ARCHITECTADDRESS1> |
|
Адрес архитектора2 |
<ARCHITECTADDRESS2> |
|
Адрес архитектора3 |
<ARCHITECTADDRESS3> |
|
Город архитектора |
<ARCHITECTCITY> |
|
Штат/область архитектора |
<ARCHITECTSTATE> |
|
Почтовый индекс архитектора |
<ARCHITECTPOSTCODE> |
|
Страна архитектора |
<ARCHITECTCOUNTRY> |
|
E-mail архитектора |
<ARCHITECTEMAIL> |
|
Телефон архитектора |
<ARCHITECTPHONE> |
|
Факс архитектора |
<ARCHITECTFAX> |
|
Веб архитектора |
<ARCHITECTWEB> |
|
|
|
|
Сведения о заказчике |
|
|
Имя заказчика |
<CLIENTNAME> |
|
Компания заказчика |
<CLIENTCOMPANY> |
|
Полный адрес заказчика |
<CLIENTFULLADDRESS> |
|
Адрес заказчика1 |
<CLIENTADDRESS1> |
|
Адрес заказчика2 |
<CLIENTADDRESS2> |
|
Адрес заказчика3 |
<CLIENTADDRESS3> |
|
Город заказчика |
<CLIENTCITY> |
|
Штат/область заказчика |
<CLIENTSTATE> |
|
Почтовый индекс заказчика |
<CLIENTPOSTCODE> |
|
Страна заказчика |
<CLIENTCOUNTRY> |
|
E-mail заказчика |
<CLIENTEMAIL> |
|
Телефон заказчика |
<CLIENTPHONE> |
|
Факс заказчика |
<CLIENTFAX> |
|
|
|
|
Автотексты макетов |
|
|
Имя макета |
<LAYOUTNAME> |
|
ID макета |
<LAYOUTID> |
|
Имя поднабора |
<SUBSETNAME> |
|
ID поднабора |
<SUBSETID> |
|
Номер макета |
<LAYOUTNUMBER> |
|
К-во макетов |
<NUMOFLAYOUTS> |
|
|
|
|
Автотексты Редакций Макетов |
|
|
ID Текущей Редакции |
<CURRENTREVISIONID> |
|
ID Текущего Выпуска |
<CURRENTISSUEID> |
|
Имя Текущего Выпуска |
<CURRENTISSUEDESCRIPTION> |
|
Дата Текущего Выпуска |
<CURRENTISSUEDATE> |
|
Выпущено |
<CURRENTISSUEBY> |
|
|
|
|
Автотексты чертежей |
|
|
Имя чертежа |
<DRAWINGNAME> |
|
ID чертежа |
<DRAWINGID> |
|
Масштаб чертежа |
<DRAWINGSCALE> |
|
Исходный масштаб |
<ORIGINALSCALE> |
|
Увеличение |
<MAGNIFICATION> |
|
|
|
|
Системные автотексты |
Примечание: Эти зависимые от файлов системные автотексты НЕ будут определены до тех пор, пока не будет сохранен хотя бы один раз файл проекта. |
|
Дата (длинная) |
<LONGDATE> |
|
Дата (короткая) |
<SHORTDATE> |
|
Имя файла |
<FILENAME> |
|
Путь файла |
<FILEPATH> |
|
Последнее сохранение (когда) |
<LASTSAVEDAT> |
|
Последнее сохранение (кем) |
<LASTSAVEDBY> |
|
Время |
<TIME> |
|
|
|
Примечание: Ваш масштаб чертежа, устанавливаемый в диалоге Параметры чертежа, отличается от его исходного масштаба (масштаб исходного вида чертежа).
