Нанесение ассоциативных выносных надписей

Ассоциативные выносные надписи могут быть нанесены автоматически при создании элемента или добавлены позже к любому выбранному элементу. Ассоциативные выносные надписи, в отличие от независимых, остаются привязанными к элементу даже при его перемещении. При удалении элемента также удаляется его ассоциативная выносная надпись. Если прячется слой элемента, то также прячутся все связанные с ним ассоциативные выносные надписи, даже если они располагаются на другом слое.

Для добавления ассоциативной выносной надписи к размещенному элементу:

Выполните одну из следующих операций:

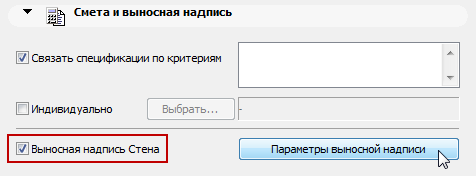

•Выберите элемент и затем в диалоговом окне установки его параметров отметьте маркер Выносная надпись (тип элемента) в панели Смета и выносная надпись или

•Активируйте инструмент Выносная надпись, выберите в информационном табло вариант ассоциативной выносной надписи:

... и затем щелкните на элементе для размещения его выносной надписи. Размещается выносная надпись, выбранная по умолчанию для соответствующего инструмента.

См. Выносные надписи для инструментов.

Для добавления ассоциативной выносной надписи всякий раз при размещении элемента:

Откройте диалоговое окно установки параметров элемента. Перейдите в панель Смета и выносная надпись.

Активируйте маркер Выносная надпись (тип элемента). (Для определения или изменения содержимого выносной надписи Вы можете войти в диалоговое окно установки параметров выносной надписи, нажав кнопку Параметры выносной надписи.)

См. Выносные надписи для инструментов ниже.

Выносная надпись будет создаваться автоматически всякий раз при создании элемента данного типа.
