Использование BCF в Разметке Проекта

Примеры:

1.Модель ArchiCAD содержит всю архитектурную модель, дополненную инженерной моделью MEP, импортированной из MEP-приложения посредством IFC. GRAPHISOFT MEP Modeler позволяет обнаружить коллизию. Данная коллизия отображается в виде Компонента Разметки. Отправьте этот Компонент Разметки (в формате BCF) MEP-инженеру, который может увидеть проблему, представленную в виде комментария в его собственном проекте.

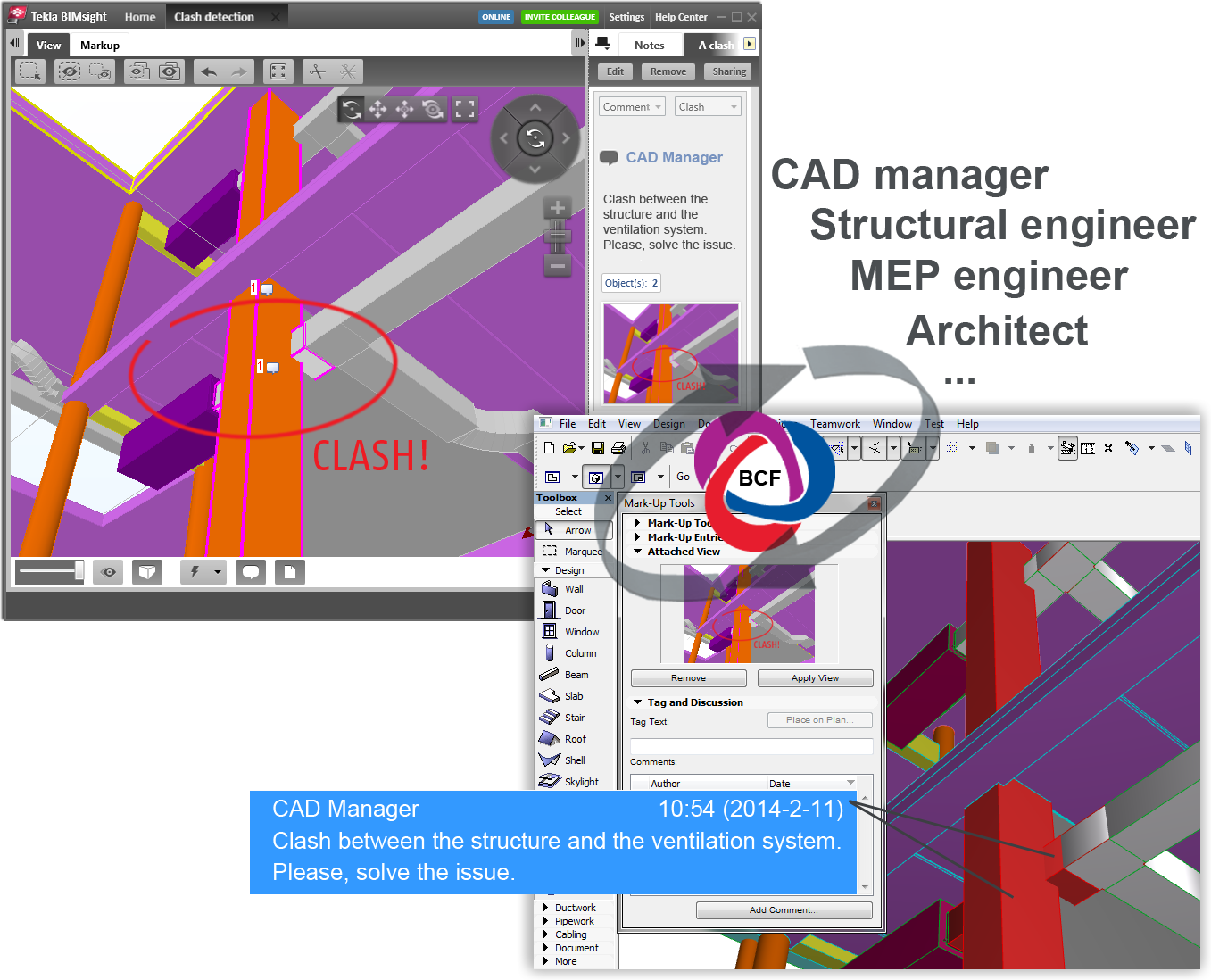

2.САПР-менеджер, использует приложение проверки моделей IFC, поддерживающее формат BCF (например, Solibri Model Checker или Tekla BIMsight). САПР-Менеджер импортирует все модели IFC в проект и комментирует обнаруженные несоответствия. Затем он отправляет эти комментарии в формате BCF различным участникам проектирования, включая архитектора, использующего ArchiCAD. Архитектор может просмотреть модели IFC и воспользоваться функцией Разметки, чтобы продолжить отслеживание процесса устранения обнаруженного несоответствия.

3.Архитектор, использующий ArchiCAD, отправляет конструктивную модель инженеру-конструктору (в формате IFC совместно с Компонентами Разметки в формате BCF). Инженер-конструктор просматривает модель в Tekla Structures. Благодаря совместимости формата BCF инженер может легко и быстро обнаружить измененные элементы.
