Вид Энергетической Модели Здания

Просмотр энергетической модели производится только с учетом видимых элементов. В связи с этим следует определить вид ArchiCAD, предназначенный для энергетической модели. Используйте видимость слоев для получения требуемого вида. Убедитесь, что зоны являются видимыми.

Примечание: Выбор с помощью бегущей рамки не производит фильтрации элементов здания для проведения анализа энергетической модели.

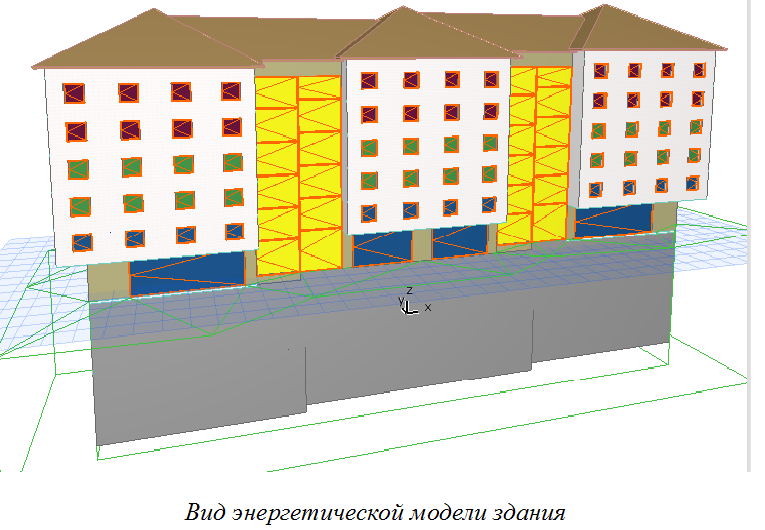

Вид энергетической модели здания должен показывать все части здания, которые должны быть включены в энергетическую оценку (внутренние пространственные зоны, элементы корпуса здания, внутренние конструкции с существенными термальными характеристиками, 3D-сетка местности), и никаких других (мебель, зоны, отличающиеся от тех, которые представляют кондиционируемые пространства, отдельные параллельные элементы ArchiCAD, которые представляют многослойные конструкции).
