Визуализация энергетической модели здания
Кнопка Показать выбранные элементы в 3D в верхнем левом углу панели Просмотр энергетической модели производит визуализацию энергетической модели проекта различными способами.

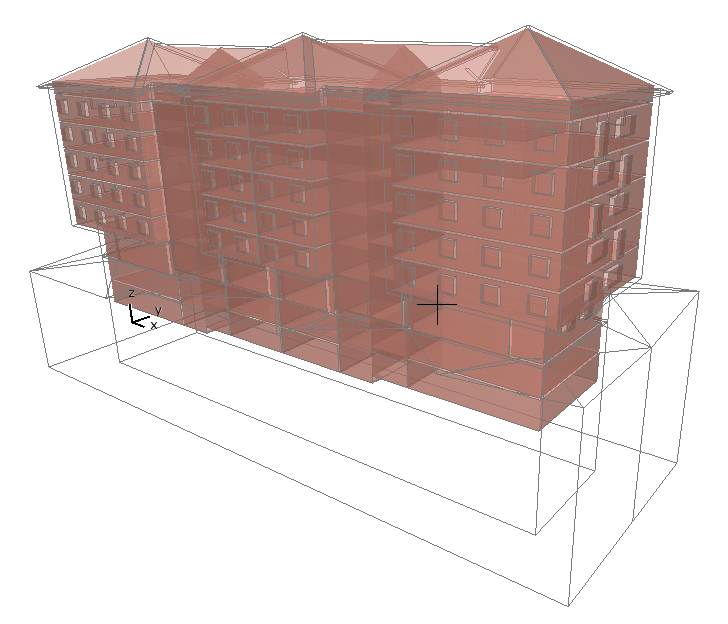

Кнопка Показать объемы зон используется для визуализации внутренних пространств в 3D.

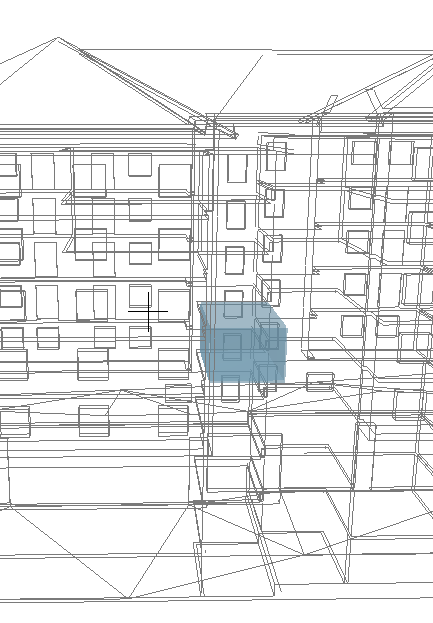

Функция Показа неиспользуемых Зон выделяет видимые Зоны ArchiCAD, не включенные ни в один Термоблок.
Кнопка Показать открытые области приводит к показу поверхностей, которые не имеют связанных с ними пространственных границ. В идеале, все конструкции и проемы здания должны являться пространственными границами; таким образом, существование таких открытых участков выявляет погрешности моделирования.
Визуализация Термоблоков

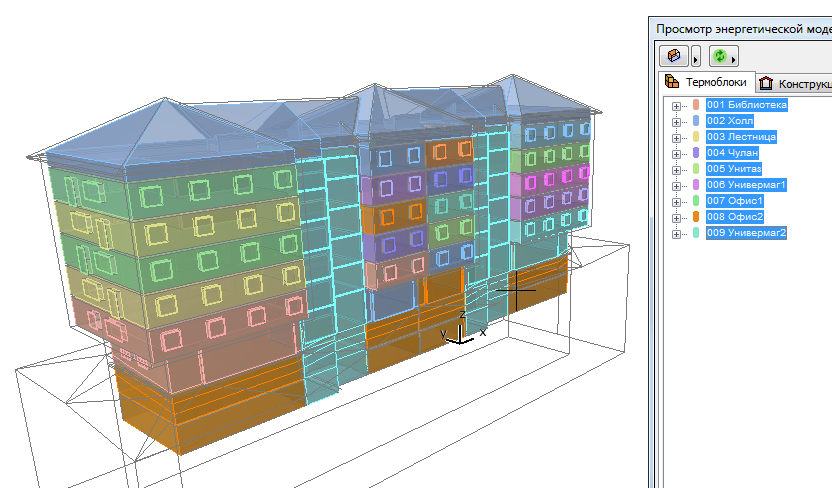

При просмотре Энергетической Модели Здания, элементы, выбираемые в списке Термоблоков одновременно окрашиваются сплошными цветами в 3D-модели.

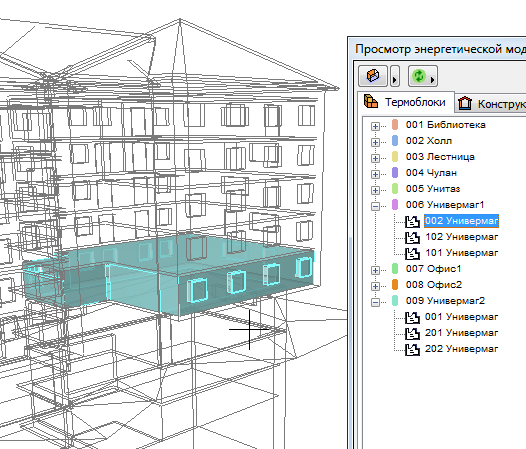

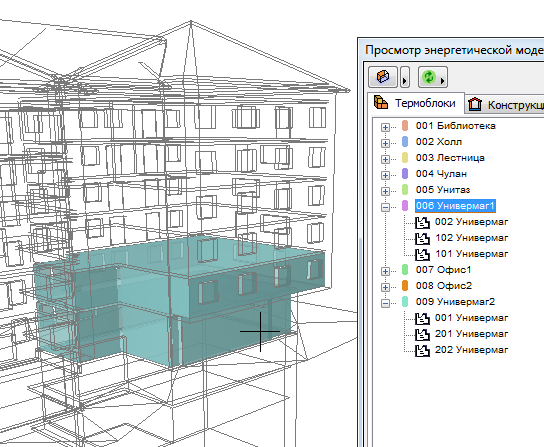

Элементы модели, не активные в данный момент, отображаются в каркасном виде. В Древовидном представлении можно также выбирать и отображать по одиночке зоны, входящие в состав термоблоков.
Визуализация конструкций

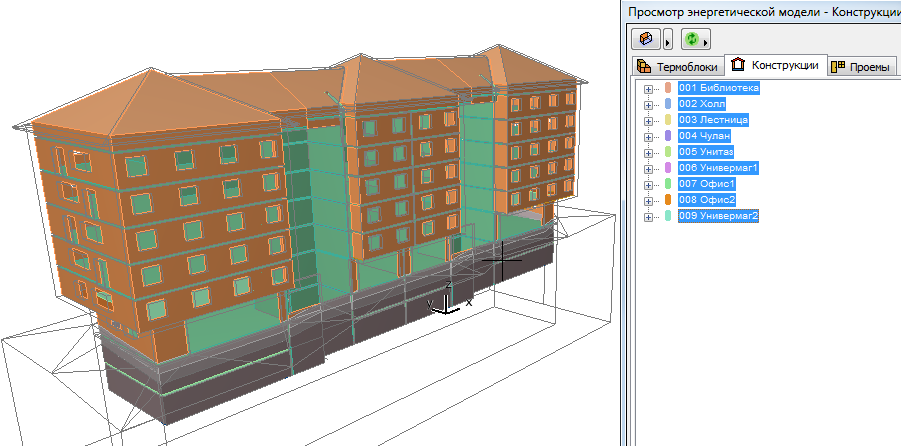

В виде энергетической модели пространственные границы, которые выбраны в списке конструкций, приводятся в модели здания ArchiCAD. Выберите один или несколько элементов в списке Конструкций и нажмите кнопку “Показать выбранные элементы в 3D” (элементы модели, которые не выбраны, приводятся в каркасном изображении).
В виде энергетической модели каждая категория пространственной границы приводится отдельным цветом.

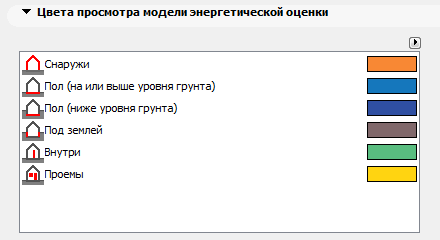

См. Настройка цветов просмотра энергетической модели.
Отдельный элемент ArchiCAD (например, стена, которая расположена выше и ниже уровня грунта) может состоять из многих пространственных границ, и поэтому может быть представлена несколькими различными элементами (с различной ориентацией ) в списке конструкций.
Визуализация проемов

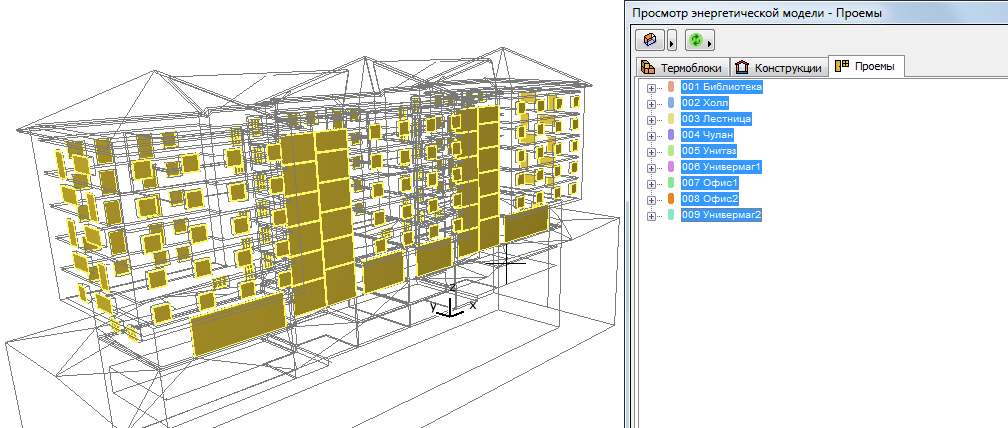

Кнопка Показать выбранные элементы в 3D также используется для визуализации элементов, выбранных в списке проемов.
