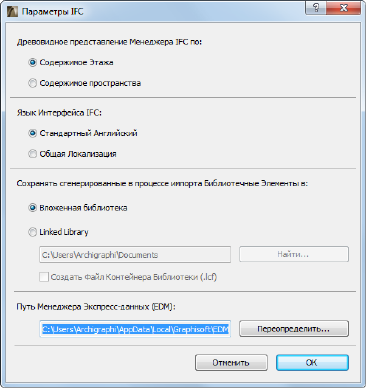

Настройки, устанавливаемые в диалоге Параметры IFC (Файл > Специальные операции > IFC 2x3) также оказывают влияние на то, как данные IFC создаются и управляются.
Древовидное представление менеджера IFC

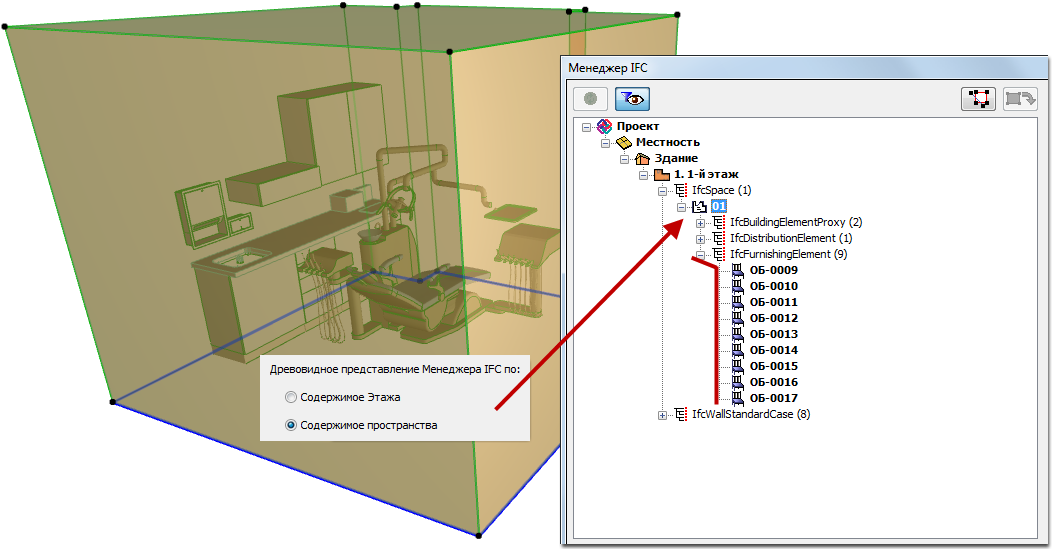

Используйте этот управляющий элемент для изменения древовидного представления, используемого менеджером IFC. Если модель ArchiCAD (даже после импорта модели IFC) содержит зоны ArchiCAD (IfcSpaces), в которых имеются объекты (такие, например, как элементы MEP, мебель, т.д.), и Морфы, то Вы можете переключить представление древовидной структуры менеджера IFC на Содержимое пространства. При этом будет приводиться список Объектов и Морфов, принадлежащих каждому IfcSpace.
Примечание:Древовидная структура Содержимое пространства является всего лишь режимом визуализации в менеджере IFC. Однако, если Вы хотите экспортировать такую AC-зону (IfcSpace), следует отметить маркер Содержимое пространства в диалоге Производные данные модели для экспорта в используемом трансляторе IFC. В этом случае в иерархии модели IFC, элемент будет связан прямо с IfcSpace, в котором он находится, и будет связан только косвенно (через IfcSpace) к собственному этажу IfcSpace (IfcBuildingStorey).
Стандартный язык IFC 2x3 - английский, поэтому параметры для этого интерфейса также являются английскими. В локализованных версиях ArchICAD некоторые стандартные ключевые слова IFC (такие как Entity IFC , Property, Attribute) могут приводиться в переводе, однако это никак не влияет на экспорт IFC. Они присутствуют только во внешнем интерфейсе.
Система папок для генерируемых в процессе импорта Библиотечных элементов
По умолчанию, если Библиотечные элементы (например, Объекты ArchiCAD) создаются в процессе импорта IFC, они помещаются во Вложенную библиотеку проекта. Вы можете изменить эти настройки для сохранения сгенерированных объектов в связанной библиотеке. Чтобы помочь в отслеживании создаваемых в процессе импорта Библиотечных элементов, все они (независимо от выбранного типа библиотеки для сохранения) автоматически размещаются в подпапках, которым присваиваются имена, содержащие имя импортируемого файла IFC и дополненные датой импорта.
Совет: Многократное повторение процесса Объединения модели IFC может привести к существенному увеличению размера Вложенной библиотека в случае большого числа создаваемых Библиотечных элементов; что, в свою очередь, может сказаться на производительности. В подобной ситуации рекомендуется сохранять сгенерированные Библиотечные элементы в связанной библиотеке.
Примечания:
•Убедитесь, что указанная папка доступна для записи. Отсутствие соответствующих прав может привести к сбою процесса импорта.
•В режиме Teamwork опция использования Связанной библиотеки недоступна; по этой причине все сгенерированные Библиотечные элементы сохраняются во Вложенной библиотеке.
Путь менеджера экспресс-данных (EDM)
EDM (Express Data Manager - менеджер экспресс-данных) - это инструмент, который создает модель ArchiCAD из импортируемой модели IFC, а также создает файл IFC из экспортируемой модели ArchiCAD. Рекомендуем использовать стандартный механизм, однако, Вы можете воспользоваться кнопкой Переопределить для его замены.
