Определение реквизитов дверей/окон на плане этажа
Имеется два способа определения реквизитов (типы линий, перья, штриховка) дверей/окон на плане этажа:
1.Воспользуйтесь GDL-реквизитами (тип линии, перо, штриховка), определенными в диалогк Параметров Двери/Окна. Этот метод обладает большим количеством параметров линий/штриховки, предоставляя мощные средства точного и детального представления проемов в целом и любых его составляющих.
2.Использование 2D-реквизитов, устанавливаемых для проемов в панели Представление на плане и в разрез диалога Параметры двери/окна. В этом случае для простоты предоставляется ограниченный набор параметров.
Оба подхода рассматриваются ниже.
Использование штриховки в дверях/окнах
Чтобы применить какие-либо штриховки для двери/окна, убедитесь в том, что маркер Использовать Штриховку отмечен.
Использование 2D-реквизитов из панели Представление на плане и в разрезе
Настройте реквизиты для линий в сечении, не в сечении и линий проекции в панели Представления на Плане и в Разрезе диалога Параметров Двери/Окна (или в Информационном Табло).

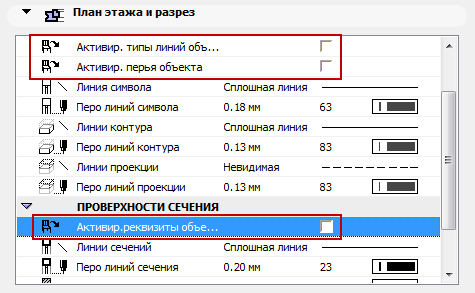

Чтобы эти параметры были восприняты, снимите отметку с маркеров активирования реквизитов объекта. В противном случае дверь/окно показывается с использованием реквизитов объекта GDL.
Активирование реквизитов объекта
Если Вы хотите использовать реквизиты объекта GDL:

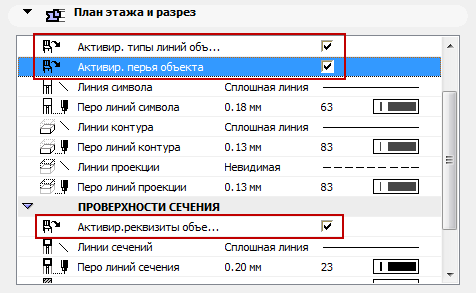

Отметьте маркеры Активировать типы линий объекта (и/или Активировать перья/реквизиты объекта) в панели Представление на плане и в разрезе.
Это означает:
1.Реквизиты, определенные для этих параметров в панели Представления на Плане и в Разрезе, не действуют. и
2.будут использоваться Реквизиты GDL-объекта.
Реквизиты GDL-объекта Двери/Окна настраиваются в диалоге Параметров Двери/Окна:
•на вкладке графического интерфейса Специальных Параметров (наименование данной панели меняется в зависимости от выбранного типа Двери/Окна), или
В обоих местах параметры идентичны.

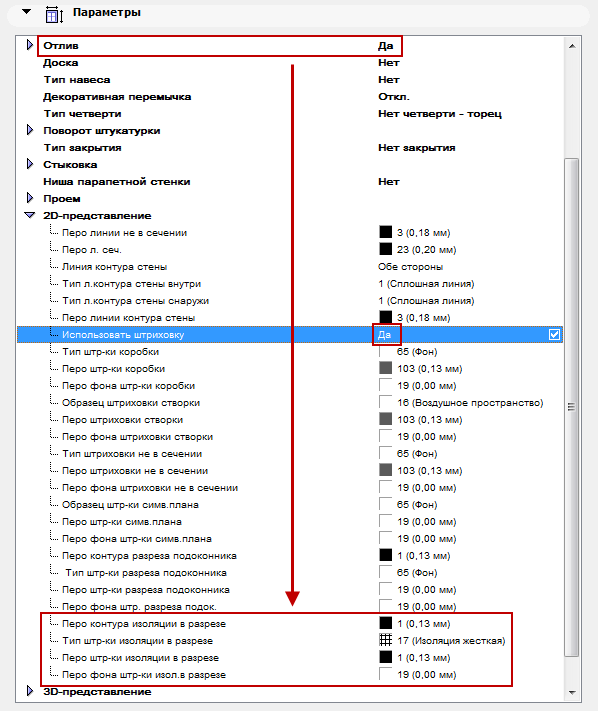

В Списке Параметров:

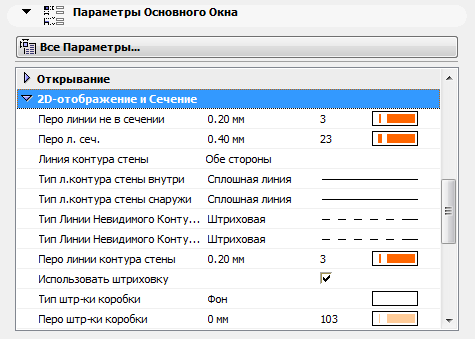

Воспользуйтесь элементами управления, доступными в разделе 2D-отображения и Сечения, чтобы настроить реквизиты компонентов выбранного объекта Двери или Окна.
Примечание: Следует отметить маркер Использовать штриховку, чтобы были приведены все параметры штриховки. Если маркер Использовать штриховку не отмечен, то проемы показываются без штриховки их компонент. (В этом случае параметры штриховки не показываются в панели Параметры.)
Примечание: Дополнительные параметры реквизитов показываются для каждой составляющей окна/двери, которая включена (например, доска, обшивка, каменная арка).
в панели Графического Интерфейса:
Воспользуйтесь страницами панели Графического Интерфейса, чтобы настроить параметры линий/перьев/штриховки для каждого компонента Двери/Окна.

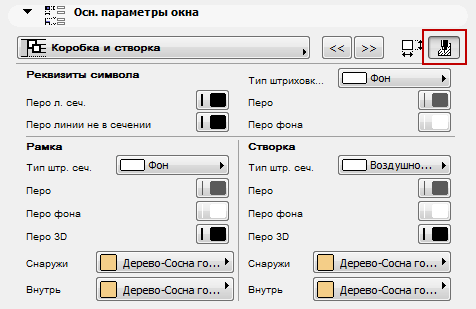

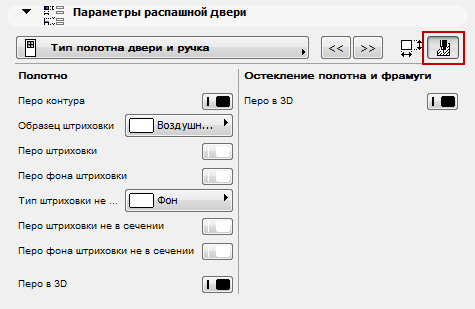

•В зависимости от выбора компонент двери/окна, используйте соответствующие подзакладки для реквизитов компонент (например, реквизиты доски, реквизиты подоконника, реквизиты рамы), чтобы установить для них линии/перья/штриховку.

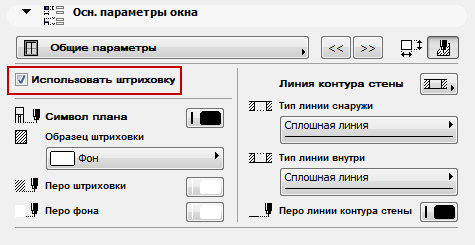

•В закладке Общие параметры (на странице реквизитов) отметьте маркер Использовать штриховку, чтобы активировать все параметры штриховки на каждой странице реквизитов. Если маркер Использовать штриховку не отмечен, то проемы показываются без штриховки их компонент. (Управляющие элементы штриховки окажутся недоступными на всех подзакладках реквизитов.)
См. также Использование панели Графического Интерфейса

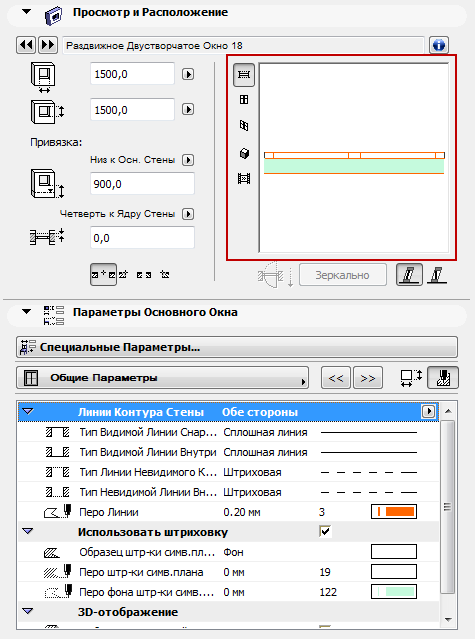

При установке реквизитов стоит обратить внимание на окошко предварительного просмотра в диалоге Параметры двери/окна, чтобы получать визуальную обратную связь относительно производимых установках.
