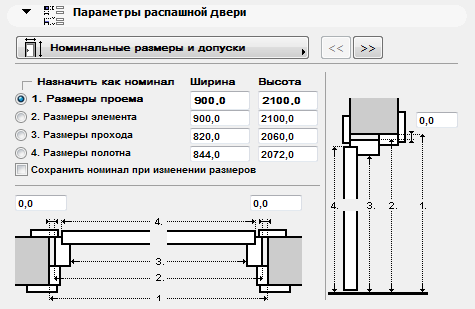

Далее приводится описание закладки Номинальные размеры и допуски панели графического интерфейса диалога Параметры двери для навесной двери с боковой панелью и фрамугой из библиотеки INT ArchiCAD.
Размер двери (высота и ширина) могут быть определены для четырех типов размеров: проема, элемента, прохода или полотна.
Нумерация на графическом представлении облегчает идентифицировать размеры.
Размеры проема
Размеры проема - это высекаемое в стене отверстие для размещения в нем конструкции двери.
Ширина проема равна ширине элемента плюс сумма значений допуска по бокам.
Высота проема равна высоте элемента плюс значение допуска вверху.
См. Допуски.
Размеры элемента
Размеры элемента - это ширина и высота всей конструкции двери.
Размеры прохода
Размеры прохода - это ширина и высота элемента двери минус ширина коробки.
Установить как номинальный
Используйте альтернативную кнопку Установить как номинальный, чтобы выбрать один из этих размеров как номинальный размер двери.
•Этот номинальный размер приводится в интерактивном каталоге в поле Номинальные размеры Ш х В.

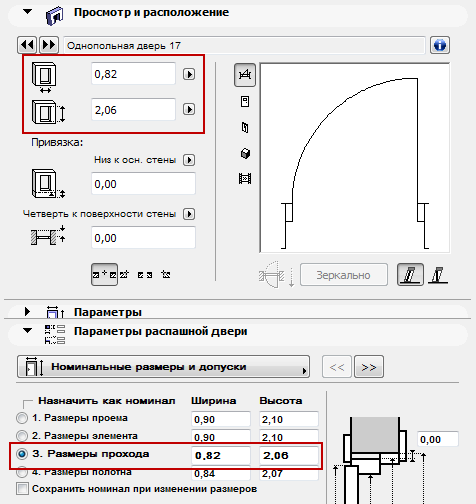

•Этот номинальный размер приводится в панели Просмотр и расположение диалога Параметры окна.
Сохранить номинальный размер при изменении. Этот маркер используется при изменении определения номинального размера (например, с размеров элемента на размеры проема). Если маркер отмечен, то значения исходного номинального размера (того, который был установлен для размеров элемента) передаются новому номинальному размеру (размеру проема). Остальные значения размеров автоматически изменяются соответствующим образом.
Показ размеров в маркере двери

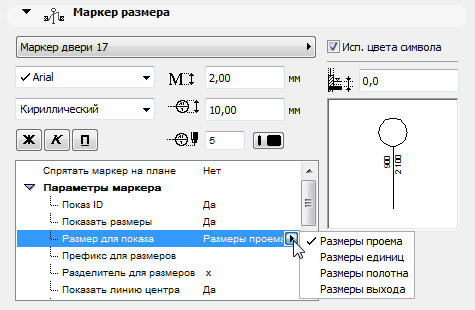

Если Вы показываете маркер двери, используйте панель Маркер размера (Параметры маркера - Размер для показа) для указания, какой именно размер (проема, элемента, полотна или прохода) должен присутствовать в маркере.
Выбранный размер также будет использоваться в автопроставляемых размерах и в интерактивном каталоге.
По умолчанию этот маркер отмечен, поэтому можно ввести одно значение для применения допуска ко всем сторонам конструкции двери. Чтобы допуски по сторонам двери были разные (например, в дверях сложной формы, боковые панели которых имеют разную высоту порогов), снимите отметку с этого маркера и щелкните на кнопке Установить допуски, чтобы перейти на страницу Допуски.
См. Допуски.
Примечание: Если Вы хотите ввести значения зазоров, то используйте соответствующие управляющие элементы в панели Параметры диалога Параметры двери. Указание зазоров (в отличие от допусков) НЕ влияет на номинальный размер двери.
