Далее приводится описание закладки Номинальные размеры и допуски панели графического интерфейса диалога Параметры окна для окон основного типа из библиотеки INT ArchiCAD.

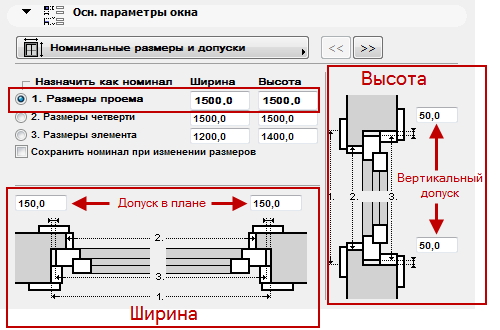

Размер окна (высота и ширина) могут определяться относительно следующих трех типов размеров: проема, четверти или элемента.
Нумерация на графическом представлении облегчает идентифицировать размеры.
Размеры проема
Размеры проема - это высекаемое в стене отверстие для размещения в нем конструкции окна.
Ширина проема равна ширине элемента плюс любой горизонтальный допуск.
Высота проема равна высоте элемента плюс любой вертикальный допуск.
Размеры четверти
Размеры четверти указывают ширину/высоту проема окна между четвертями. Если для окна четверти не установлены, то эти размеры недоступны.
•Используйте закладку Параметры четверти панели графического интерфейса, чтобы выбрать четверть и установить ее параметры.
•Вы также можете выбрать тип четверти в закладке Общие параметры панели графического интерфейса.
Размеры элемента
Размер элемента - это ширина и высота всей конструкции окна.
Установить как номинальный
Используйте альтернативную кнопку Установить как номинальный, чтобы выбрать один из этих размеров как номинальный размер окна.
•Этот номинальный размер приводится в интерактивном каталоге в поле Номинальные размеры Ш х В.

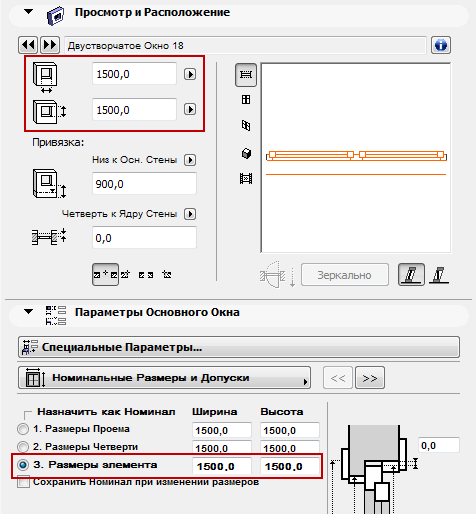

•Этот номинальный размер приводится в панели Просмотр и расположение диалога Параметры окна.
Сохранить номинальный размер при изменении. Этот маркер используется при изменении определения номинального размера (например, с размеров элемента на размеры проема). Если маркер отмечен, то значения исходного номинального размера (того, который был установлен для размеров элемента) передаются новому номинальному размеру (размеру проема). Остальные значения размеров автоматически изменяются соответствующим образом.
Показ размеров в маркере окна

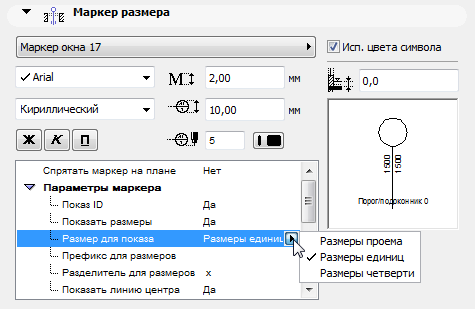

Если Вы показываете маркер окна, используйте панель Маркер размера (Параметры маркера - Размер для показа) для указания, какой именно размер (проема, четверти или элемента) должен присутствовать в маркере.
