Der Ebenen-Umschalter hilft Ihnen, schnell den Status der Ebenen in Ihrem Projekt zu ändern, ohne das Ebeneneinstellungen-Dialogfenster zu öffnen.
Wählen Sie zum Aufrufen dieser Palette den Befehl Fenster > Paletten > Ebenen-Umschalter.
Wählen Sie die Elemente aus, deren Ebenen Sie verwalten wollen. (Sie können Elemente über eine explizite Auswahl oder über Auswahlrahmenbereiche auswählen.)
Die Umschalter von links nach rechts sind:
•Der Umschaltbefehl zum Ein-/Ausblenden vertauscht den Sichtbarkeitsstatus aller Ebenen.
•Umschaltbefehl zum Schützen/Entsichern: schaltet den Status aller geschützten und ungeschützten Ebenen um.
•Ebenen der Auswahl ausblenden: Blendet die Ebene(n) der ausgewählten Elemente aus.
•Ebenen der Auswahl schützen: Schützt die Ebene(n) der ausgewählten Elemente.
•Ebenen der Auswahl entsichern: Entsichert die Ebene(n) der ausgewählten Elemente.
•Ebenen der Anderen ausblenden: Blendet die Ebenen der nicht ausgewählten Elemente aus. (Wenn nichts ausgewählt ist, werden alle Projektebenen ausgeblendet.)
•Ebenen der Anderen schützen: Schützt die Ebenen der nicht ausgewählten Elemente. (Wenn nichts ausgewählt ist, werden alle Projektebenen geschützt.)
•Mit dem Befehl Ebenen-Umschalten rückgängig machen wird das letzte Ebenen-Umschalten rückgängig gemacht (bis zu 10 Aktionen).
•Mit dem Befehl Ebenen-Umschalten wiederausführen wird das zuletzt rückgängig gemachte Ebenen-Umschalten wieder ausgeführt (bis zu 10 Aktionen).
Ebenen-Umschalter Beispiel

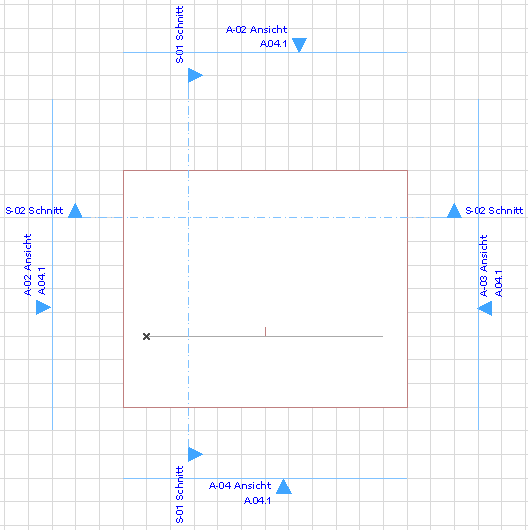

Angenommen, Sie wollen dieses Dach im Grundriss bearbeiten:

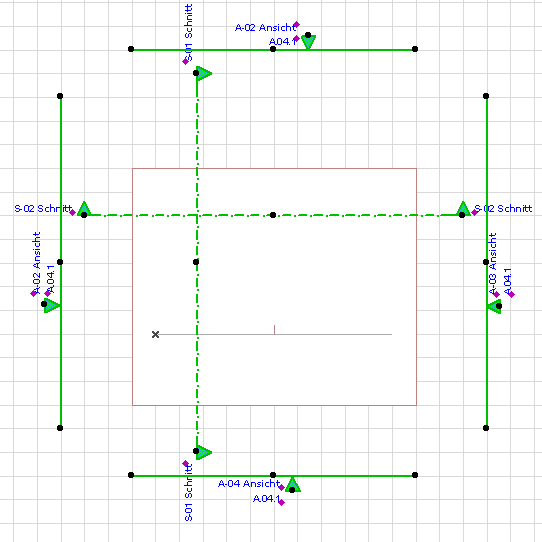

Sie brauchen keine Schnitt- und Ansicht-Marker; zum vorübergehenden Ausblenden dieser Elemente wählen Sie alle Schnitt- und Ansicht-Marker aus ...
... und klicken anschließend auf den Befehl Ebenen der Auswahl ausblenden.

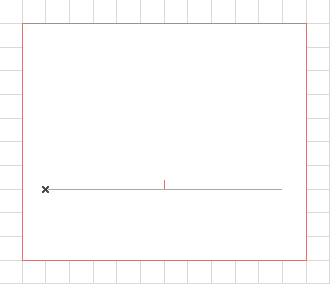

Die nicht benötigten Marker und Linien sind jetzt ausgeblendet.

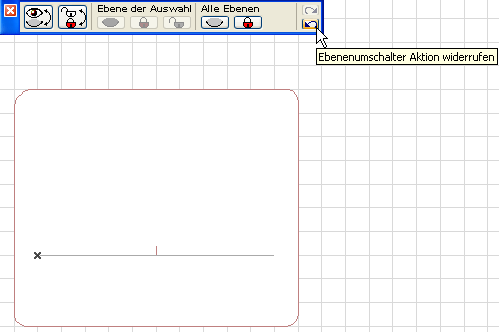

Wenn Sie mit der Arbeit am Dach fertig sind und die ausgeblendeten Ebenen wieder einblenden wollen, klicken Sie auf die Schaltfläche Ebenen-Umschalter rückgängig machen.
Jetzt werden alle Schnitt- und Ansicht-Marker wieder angezeigt.
