Anzeigen von Oberflächenmaterialtypen im Fenster Schnitt/Ansicht/IA

Das Fenster Schnitt/Ansicht/IA kann die Farben und/oder Vektorschraffur eines Oberflächenmaterials auf der Oberfläche eines Elements anzeigen.

Anzeigen der Oberflächenmaterialfarben:

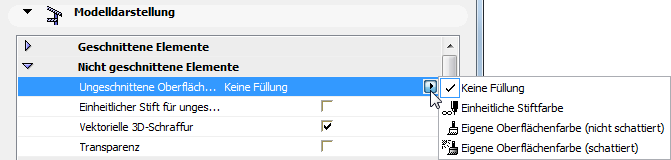

1.Öffnen Sie das Teilfenster Modelldarstellung des Einstellungs-Dialogfensters Schnitt/Ansicht/IA.

2.Wählen Sie “Schraffur Aufsichts-Oberfläche” aus und aktivieren Sie eine dieser beiden Optionen.

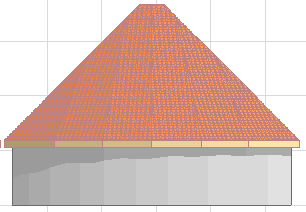

•Eigene Oberflächenfarben (Schattiert): Oberflächen zeigen die eigenen Oberflächenfarben der Elemente an. Die Anzeigefarben reflektieren die Schattierungseffekte wie in dem Bild unten.

•Eigene Oberflächenfarben (Nicht schattiert): Oberflächen zeigen die eigenen Oberflächenfarben der Elemente an. Die Anzeigefarben spiegeln keine Schattierungseffekte wider. Alle Oberflächenfarben sind über die gesamte Oberfläche hinweg einheitlich.

3.Markieren Sie “Vektorielle 3D-Schraffur”, um, sofern vorhanden, die Vektorschraffur der Oberfläche anzuzeigen.

Oberflächenfarben und Vektorschraffur können nur auf ungeschnittenen Oberflächen von Elementen in den Fenstern Schnitt/Ansicht/IA angezeigt werden.
