Oberflächendarstellung im 3D-Dokument

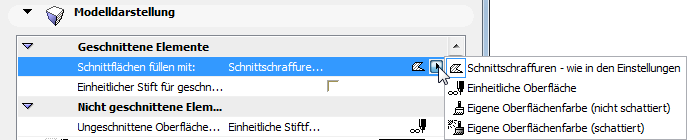

Ein 3D-Dokument hat seinen eigenen Einstellungsdialog. Legen Sie mit dem Teilfenster Modelldarstellung fest, wie die Oberflächen angezeigt werden sollen.

Siehe 3D-Dokument-Einstellungen - Teilfenster Modelldarstellung.

Im Gegensatz zu einem Schnittfenster ermöglichen die Einstellungen der 3D-Dokumentmodelldarstellung die Auswahl von Oberflächen, element-spezifischen Schraffuren und schattierten oder unschattierten Farben zum Anzeigen von Bauteilschraffuren nur für das aktuelle 3D-Dokument.


Die Vektorschraffur in 3D und die Transparenzoptionen für das 3D-Dokument gelten spezifisch für das 3D-Dokument. Sie haben nichts mit den gleichnamigen Optionen für das 3D-Fenster zu tun.
