Erstellen eines Durchbruchs in der Freifläche

1.Wählen Sie, während das Freiflächen-Werkzeug aktiv ist, die Freifläche aus.

2.Zeichnen Sie ein geschlossenes Polygon, das vollständig innerhalb des Freiflächenpolygons liegt.

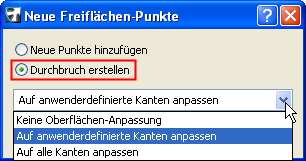

Daraufhin wird das Dialogfenster Neue Freiflächen-Punkte aufgerufen.

3.Wählen Sie die Radioschaltfläche “Durchbruch erstellen” aus.

4.Wählen Sie eine Option im Dropdown-Menü aus, um die Beziehung zwischen den neu erstellten Punkten und den vorhandenen Punkten zu definieren.

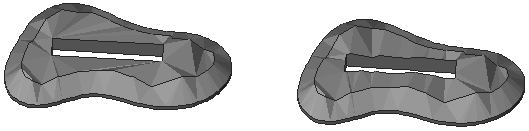

•Keine Oberflächen-Anpassung: die Kanten des Durchbruchs werden auf die Standardhöhe der Freifläche gesetzt.

•Auf Benutzerkanten anpassen oder Auf alle Kanten anpassen: Mit diesen Optionen werden keine Kanten auf die Standardhöhe der Freifläche gesetzt. Sie können dadurch Ihr Gebäude exakt in der ausgehobenen Baugrube platzieren.
