Eine trapezförmige Wand erstellen
Mit der Trapez- oder Nicht-Parallel-Methode zeichnen Sie gerade Wände von ungleichmäßiger Dicke.
Sie zeichnen diesen Wandtyp wie eine gerade Wand, allerdings geben Sie zunächst über die Felder Wandstärke im Infofenster oder in den Wandeinstellungen die Stärke der Wand an ihren beiden Endpunkten ein.

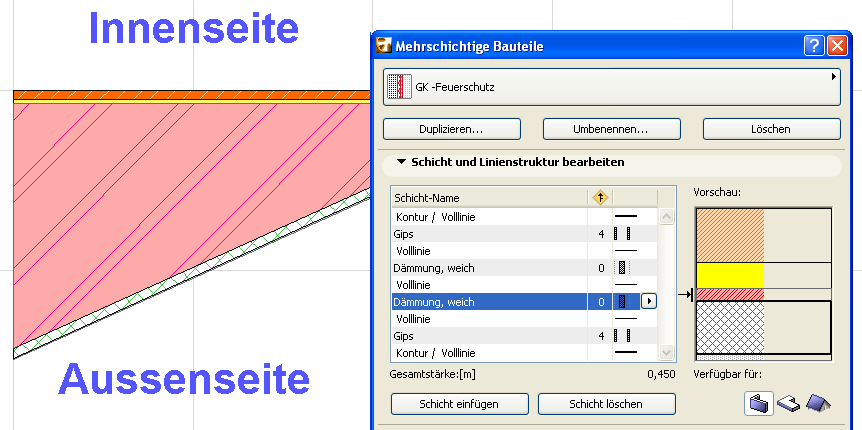

Beim Zeichnen einer mehrschichtigen Trapezwand wird nur die letzte Kernschicht trapezförmig. In der Abbildung unten sind zwei der Schichten als Kern definiert, jedoch nur die im Dialogfenster zuletzt aufgelistete Kernschicht nimmt die Trapezform an.
Siehe auch Referenzlinie einer Trapez-Wand.
Wenn die ausgewählte mehrschichtige Struktur keinen Kern hat, so erhält die dickste Schicht dieser Struktur die Trapezform. (Sind mehrere Schichten gleich dick, so erhält die letzte in dem Dialogfenster aufgelistete Schicht die Trapezform.)
Siehe auch Mehrschichtige Bauteile.
